ГК «Техно-АС» (Россия)

Трассоискатель Успех АГ-428.50Н

Точное определение местоположения и глубины залегания подземных коммуникаций, поиск неисправностей кабельных линий, обследование местности перед производством земляных работ.

Производитель

Гарантия

24 месяца
Категория:
Описание

Описание трассоискателя Успех АГ-428.50Н

Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

В состав комплекта входит цифровой многофункциональный трассопоисковый приемник с большим ЖК дисплеем и выводом звука как на встроенный динамик, так и в наушники оператора. Функция течеискателя / дефектоискателя (с помощью дополнительно приобретаемого акустического датчика).

Комплект оснащен новейшим компактным автономным генератором АГ-108 со встроенными элементами питания, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом.

Выходная мощность генератора до 100 Вт.

Назначение трассоискателя Успех АГ-428.50Н

  • Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
  • Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
  • Поиск электрических кабелей под напряжением.
  • Поиск мест пересечения трубопровода и кабеля.
  • Определение мест повреждения кабельных линий.
  • Обследование участков местности перед проведением земляных работ.

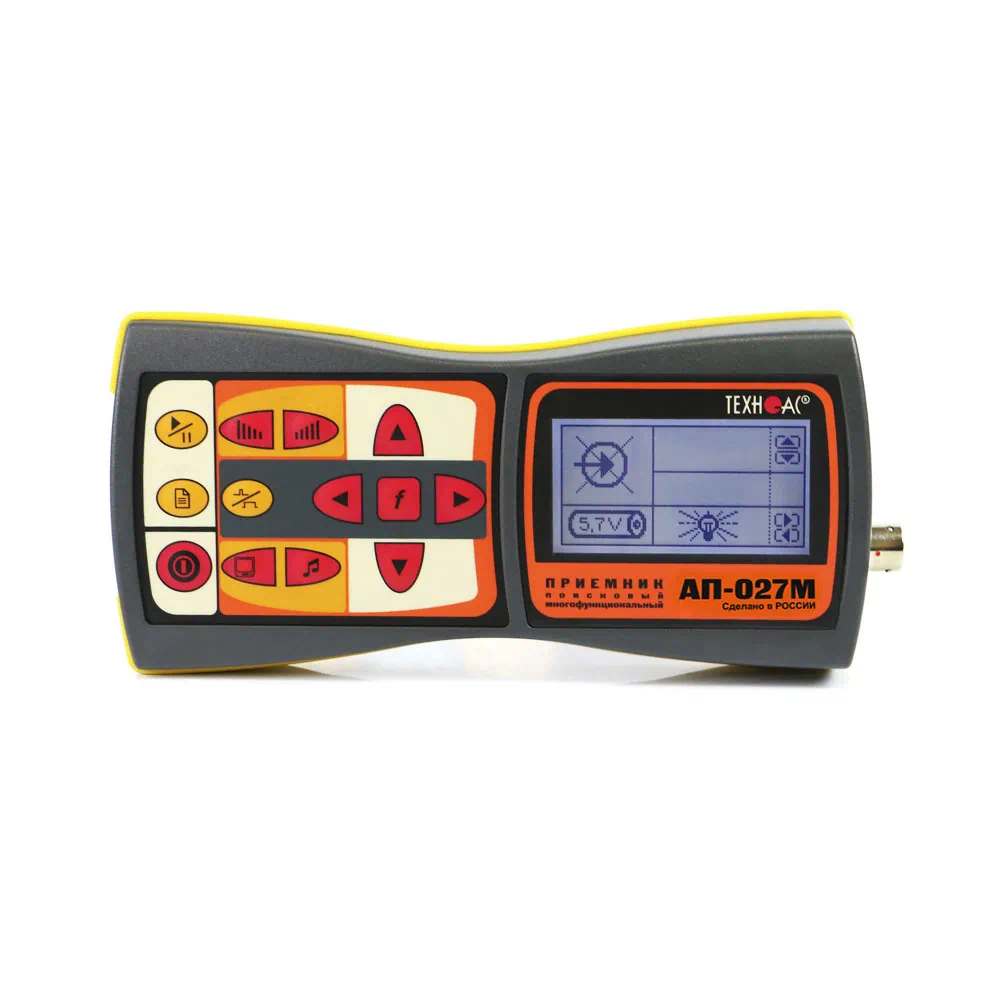

Особенности приемника АП-027М

  • Цифровой трассопоисковый приемник.
  • Большой ЖК дисплей с переключаемыми режимами работы и индикации.
  • Отображение частотного спектра входного сигнала.
  • Вывод звукового сигнала как на наушники оператора, так и на встроенный динамик.
  • Приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105).
  • При работе с акустическим - диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта.
  • При работе с электромагнитным датчиком - широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
  • Класс защиты корпуса от внешних воздействий IP54.

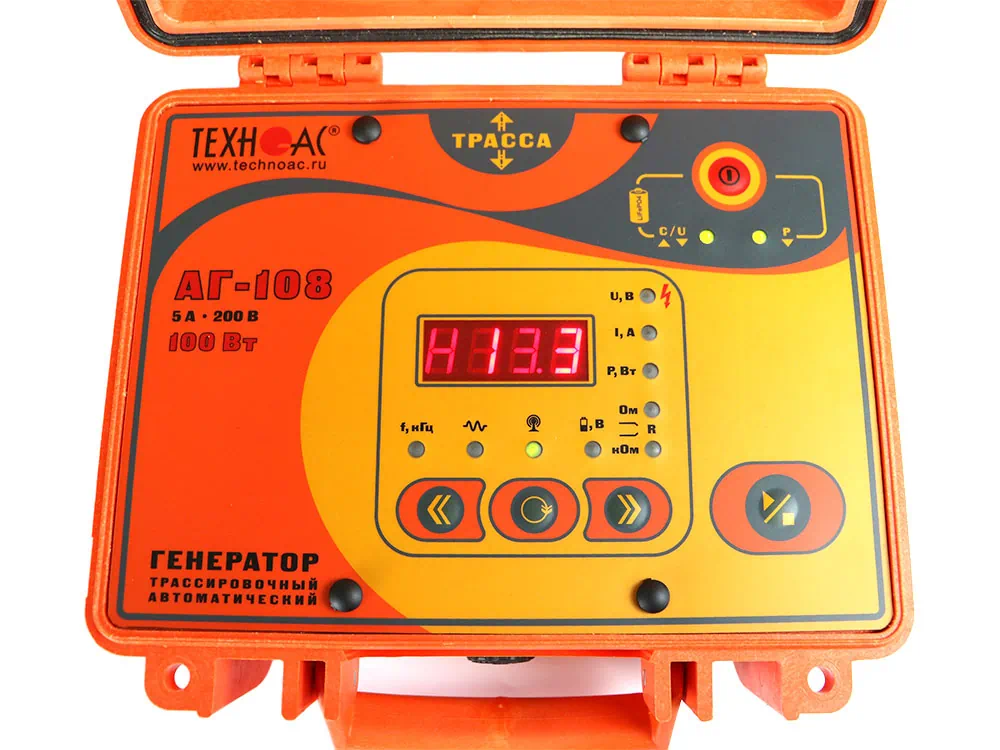

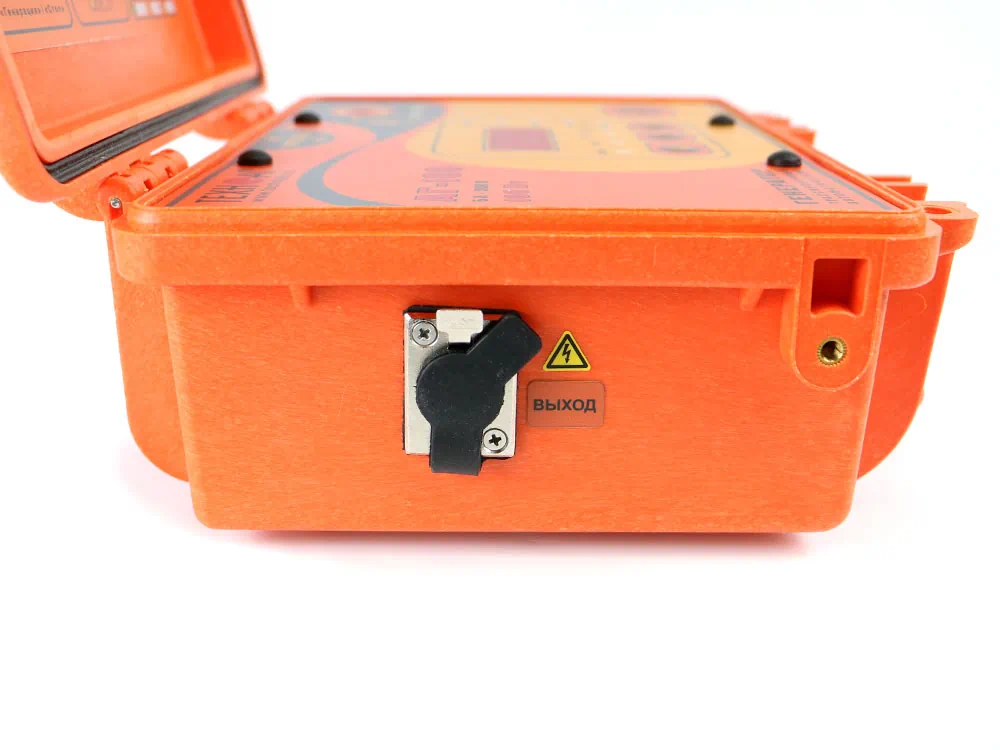

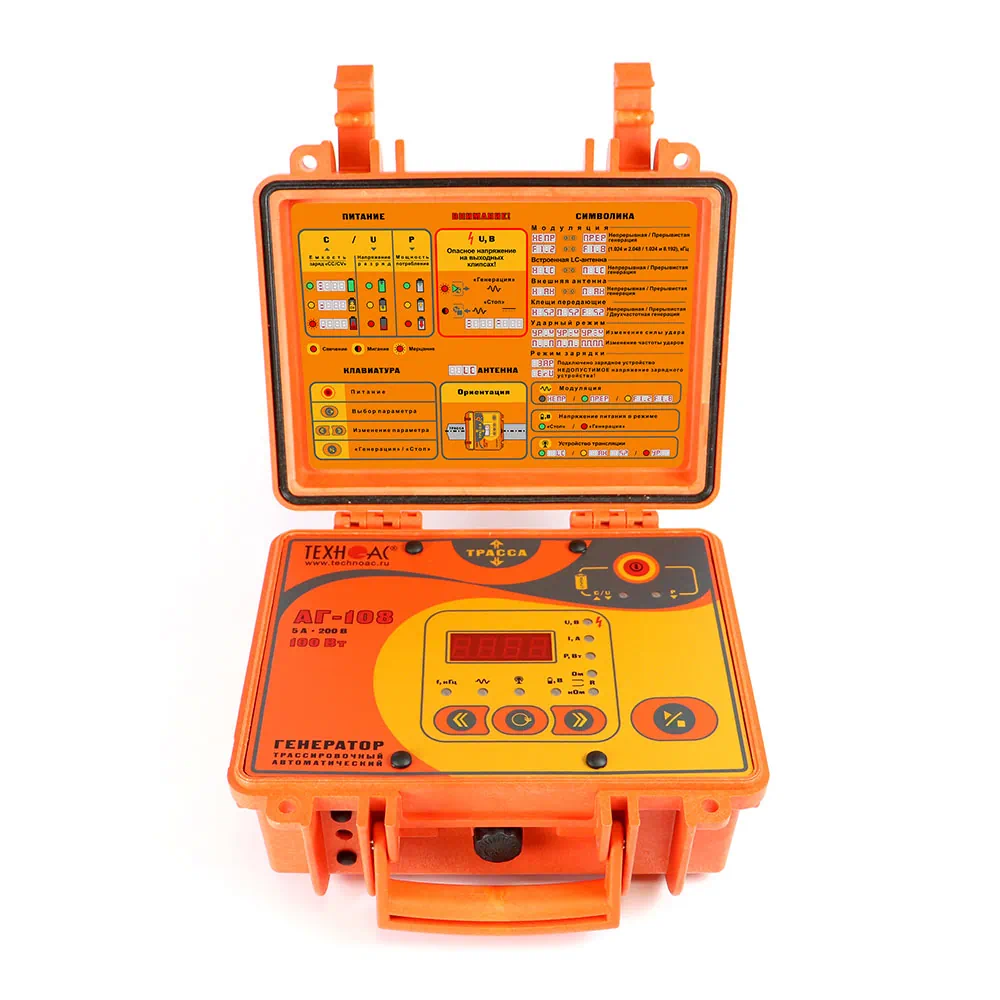

Особенности генератора АГ-108

  • Встроенный заряжаемый аккумулятор.
  • Максимальная выходная мощность до 50 Вт в непрерывном и до 100 Вт в прерывистом режиме работы.
  • Максимальное выходное напряжение до 200 В.
  • Возможность работы от внешнего аккумулятора или от сети ~220 В.
  • Реализовано несколько видов защиты от недопустимых факторов.
  • Встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом.
  • Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
  • Ударный режим - генерация импульсов управления ударным механизмом.
  • Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
  • Ручное уменьшение/увеличение мощности после автосогласования.
  • Небольшие габариты и вес.

Рекомендуемые области применения трассоискателя Успех АГ-428.50Н

  • Электросети
  • Телекоммуникация
  • Строительно-монтажные организации
  • ЖКХ
  • Водоканалы
  • Теплосети
  • Нефтегазовая отрасль
  • Геодезия

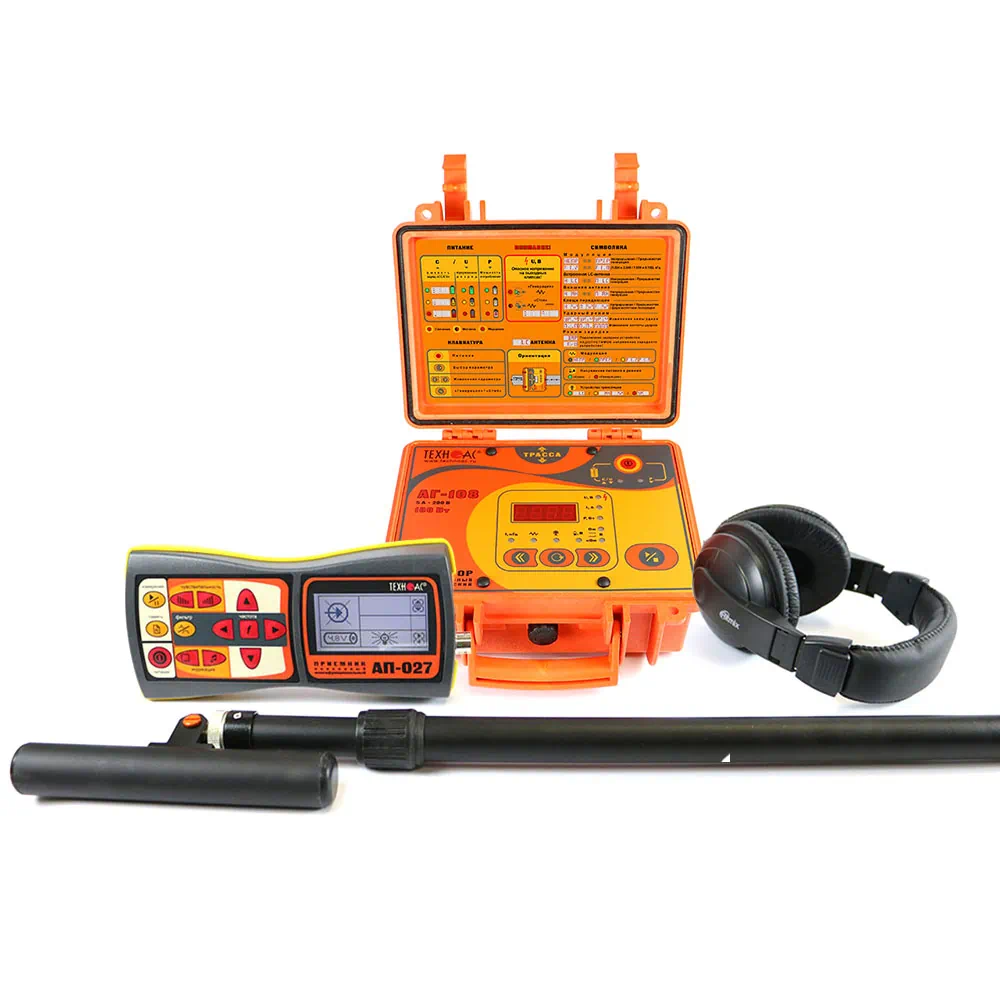

Комплектация

  • Трассопоисковый приемник АП-027M
  • Генератор трассировочный АГ-108
  • Устройство зарядное АГ107.02.010
  • Головные телефоны
  • Датчик электромагнитный EMD-257
  • Кабель выходной АГ120.02.050
  • Кабель для подключения внешнего аккумулятора АГ120.02.020
  • Кабель для заземления АГ105.02.020
  • Держатель для приемника АП-027.00.010
  • Контакт магнитный АГ120.02.090 - 2 шт.
  • Штырь заземления АГ110.02.004 - 2 шт.
  • Крестовая отвертка
  • Батарейки типа АА - 4 шт.
  • Сумка для комплекта (чехол 53222)
  • Сумка для электромагнитного датчика EMD-257 (чехол 53186)
  • Кабель для подключения внешнего аккумулятора AP027.02.030
  • Руководство по эксплуатации - 3 шт.
  • Паспорт
Характеристики

Характеристики трассопоискового приемника АП-027М

Параметр Электромагнитный трассо-дефектопоиск Акустический трассо-дефектопоиск
Вид принимаемого сигнала непрерывный / прерывистый монотонный / импульсный
Частоты цифровой фильтрации Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
 Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
«Широкая полоса» 0,05…8,6 кГц 0,09…2,20 кГц / 0,03…0,50 кГц
Визуальная индикация ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация Головные телефоны - натуральный широкополосный или отфильтрованный сигнал
Головные телефоны - синтезированный звук ЧМ -
Встроенный излучатель - синтезированный звук ЧМ
Питание напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор
Количество сохраняемых значений в памяти 30
Время непрерывной работы, не менее 20 часов
Диапазон эксплуатационных температур -20…+50ºС
Класс защиты IP54
Габаритные размеры 220x102x42 мм
Масса 0,46 кг

Характеристики трассировочного генератора АГ-108

Параметр Значение
Частоты непрерывного «НЕПР» или прерывистого «ПРЕР» сигнала, Гц ± 0,05%
Нагрузка «кабель выходной» или «клещи» 512 / 1024 / 8192 / 32768
«Антенные» режимы 8192 / 32768 для «LC» или 8192 для «AH»
Режимы работы
«Антенные» режимы встроенная передающая антенна «LC»
внешняя индукционная передающая антенна «АН»
Режимы «модуляции» (сигналы специальной формы) - прерывистый «ПРЕР» (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц
- двухчастотный «F1_2» (одновременная генерация частот 1024 Гц и 2048 Гц); - соотношение амплитуд 2/1 (соответственно)
- двухчастотный «F1_8» (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно)
«Ударный» режим - «УР» - генерация импульсов управления ударным механизмом; - три разновидности силы удара: «слабый», «средний», «сильный»; - частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин.
Выходной ток, А
Ограниченный программой при ручном повышении, ≥ 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8»
3 – при частоте 32768 Гц
Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥ 0,1 - всегда при включении питания
Максимальное выходное напряжение, В
В зависимости от «модуляции», ≥ 150 – в двухчастотном режиме модуляции «F1_2» / «F1_8»
200 – в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥ 50 – в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2» / «F1_8» на сопротивления нагрузки до 450 Ом
100 – в прерывистом «ПРЕР» режиме на сопротивления нагрузки до 400 Ом
Источники питания
Рабочий диапазон питающих напряжений, В минимально допустимое напряжение 10
максимально допустимое напряжение 15
Автономный аккумулятор «12,8 В / 8 Ач» 8 элементов LiFePO4 26700
Устройство зарядное - заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой
Внешние источники питания (не входят в комплект поставки) - напряжение 10...15 В, мощность ≥ 140 Вт; - например, аккумуляторы автомобильные «12 В»
Время работы («жизненный цикл») - 1,5 часа в режимах «НЕПР» и «F1_2» / «F1_8» при исходной выходной мощности 50 Вт или 7,5 часов в режиме «ПРЕР» при исходной выходной мощности 100 Вт; - 8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР»
при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено
Функциональные особенности
Автоматическое энергосбережение в процессе генерации автоматическое понижение выходной мощности в соответствии с деградацией «энергетического потенциала» источника питания
Автоматические выключения прибора при напряжении питания < 8 В
при напряжении питания > 15,7 В
при коротком замыкании выхода в процессе автосогласования
через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки)
Согласование с нагрузкой автоматическое – до достижения тока в нагрузке: - ≥ 0,1 А – всегда «по умолчанию»; - «0.2/0.5/1.0/2.0/3.0» (А) – из «банка токов» (до окончания «сеанса»); - «опционального» значения, дополнительно «сохранённого» оператором «в банк» при генерации или до достижения предела энергопотребления определяемого программой
ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА « ») после автоматического согласования
Варианты подключения к исследуемой коммуникации контактное подключение с возвратом тока через землю
бесконтактное подключение с применением встроенной передающей антенны «LC»
бесконтактное подключение с применением внешней индукционной передающей антенны «АН» (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны «LC»)
бесконтактное подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка)
Электромагнитная совместимость
Классификация по ГОСТ Р 51318.22-2006 класс А
Конструктивные параметры
Выходной усилитель мощности модифицированный CLASS D, КПД до 85%
Светодиодные индикаторы отдельные светодиоды, обозначающие параметры и режимы
цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм)
Габаритные размеры электронного блока (кейса), не более, мм 250х220х120
Вес электронного блока, не более, кг 3,8
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации, °С -30…+60
Степень защиты корпуса IP65

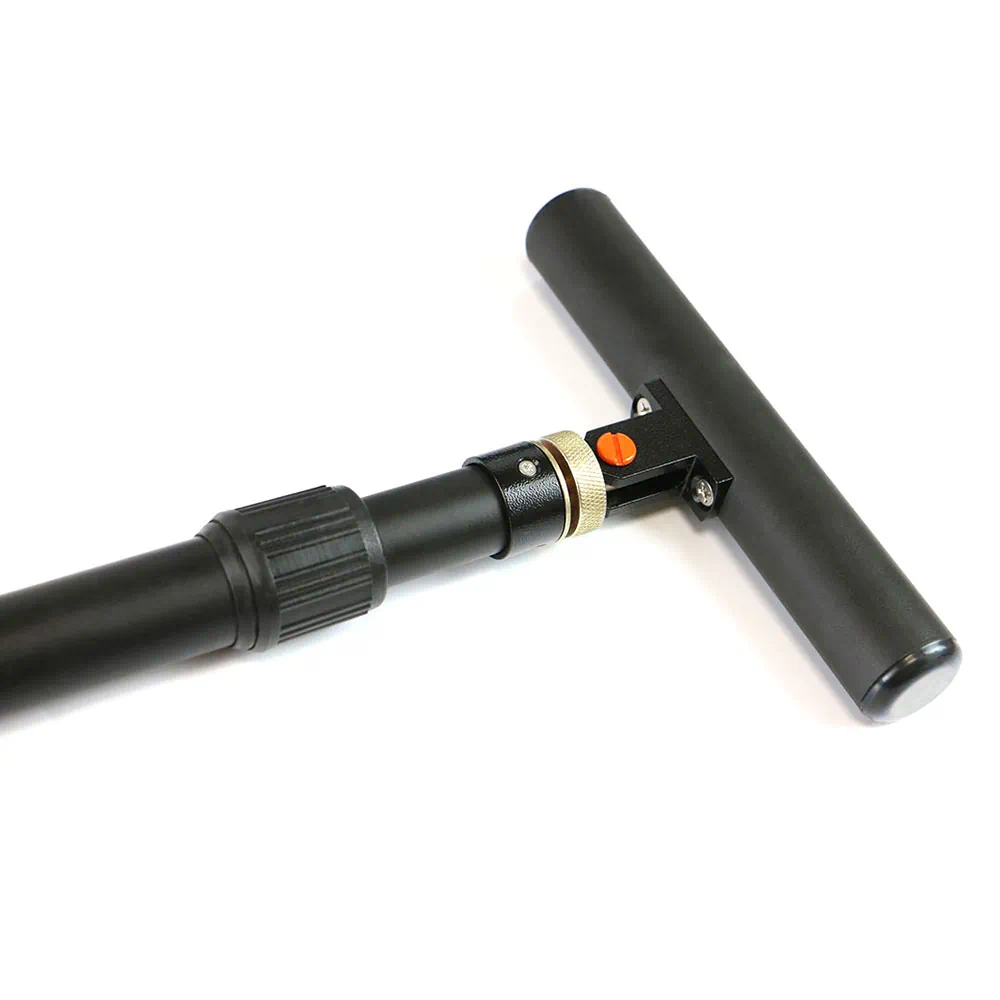

Характеристики электромагнитного датчика EMD-257

Параметр Значение
Тип преобразователя резонансная ферритовая магнитная антенна
Частота резонанса 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания от приемника
Коммутация резонанса принудительная (управляется приемником)
Документация
 Паспорт на трассоискатель Успех АГ-428.50Н

 Руководство по эксплуатации приемника АП-027M

 Руководство по эксплуатации генератора трассировочного АГ-108
О производителе

ТЕХНО-АС - это группа компаний полного цикла по разработке и производству приборов неразрушающего контроля. Основными направлениями являются производство трассопоискового оборудования, приборов для измерения температуры и влажности, а также производство и поставка электротехнических автолабораторий.

Многоуровневая система контроля качества выпускаемой продукции исключает возможность брака, в том числе благодаря введению концепции бережного производства.

Продукция компании представлена в более чем 40 странах мира.

Компания производит:

  • Измерители-регистраторы температуры
  • Контактные термометры
  • Тепловизионные комплексы
  • Течеискатели
  • Кабелеискатели и трассоискатели
  • Трассотечеискатели
  • Электротехнические автолаборатории

Наши приборы сертифицированы для применения в России и во всех странах таможенного союза ЕАЭС.
