Корреляционный течеискатель Искор-205

Трассировка подземных коммуникаций пассивным методом, определение корреляционным методом местоположения утечек из трубопроводов и уточнение места утечки акустическим течеискателем.

Производитель

Гарантия

24 месяца
Категория:
Описание

Назначение корреляционного течеискателя Искор-205

  • Определение корреляционным методом местоположения утечек из трубопроводов.
  • Проведение трассировки подземных коммуникаций пассивным методом.
  • Уточнение места утечки акустическим течеискателем.
  • Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.

Выполняемые функции корреляционным течеискателем Искор-205

  • Поиск места разгерметизации трубопровода.
  • Поиск подземных коммуникаций (кабели, трубопроводы) пассивным методом.

Основные преимущества корреляционного течеискателя Искор-205

  • Наличие радиоканалов.
  • Высокая помехозащищенность.
  • Оперативность и скорость расчетов.
  • Ударозащищенные водонепроницаемые датчики.
  • Малые габариты и вес.
  • Высокая точность определения мест разгерметизации, удобство в эксплуатации.
  • Возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц).
  • Уточнение места утечки акустическим методом в режимах «спектр» и «график».

Применение корреляционного течеискателя Искор-205

  • Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
  • Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

Рекомендуемые области применения корреляционного течеискателя Искор-205

  • Теплосети
  • Водоканал
  • Продуктопроводы

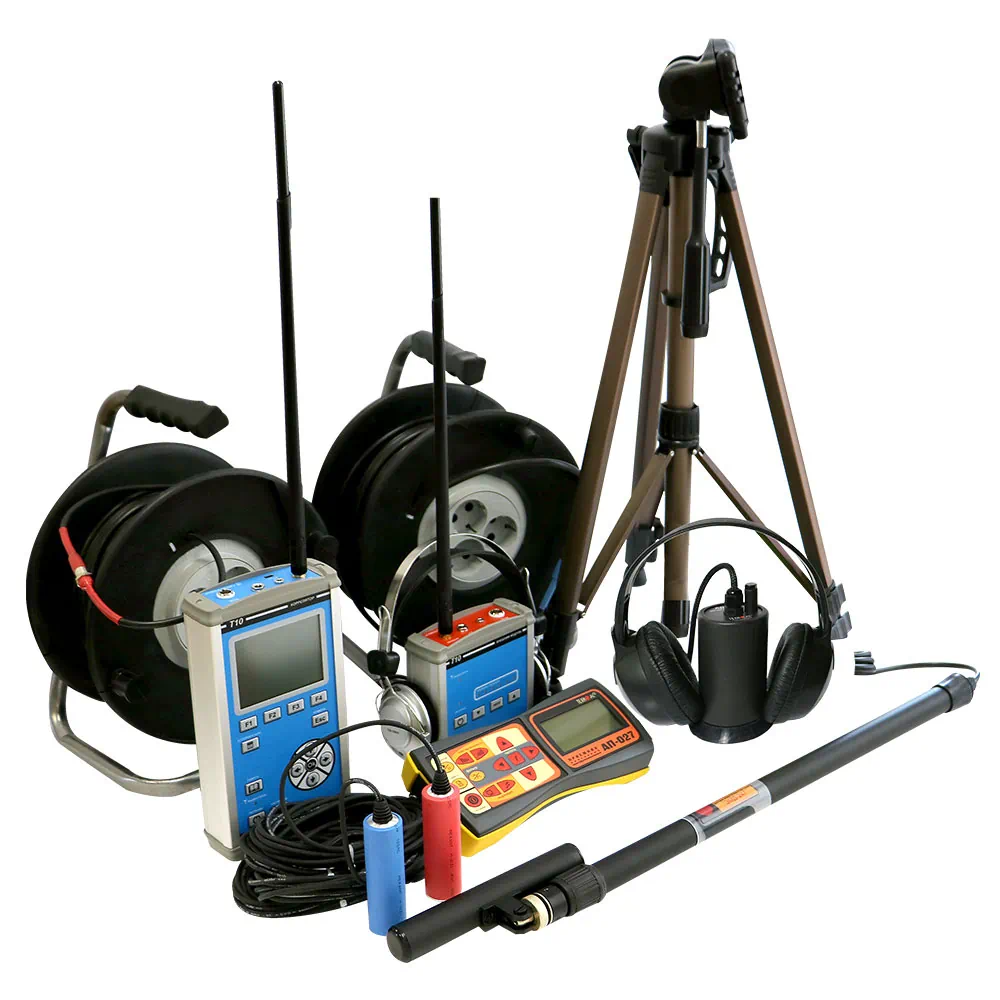

Комплектация

  • Корреляционный течеискатель Т10
  • Внешний модуль Т10
  • Сетевой адаптер 12 В, 0.5 А - 2 шт.
  • Наушники 2 шт.
  • Аккумуляторные батареи Ni-Mh типа «АА» - 8 шт.
  • Датчик 2 шт.
  • Удлинитель сигнального провода на катушках (25 м) - 2 шт.
  • Штатив
  • Антенна - 2 шт.
  • Трассопоисковый приемник АП-027M
  • Комплект акустического датчика AD-257
  • Электромагнитный датчик EMD-257
  • Батарейки для приемника АП-027M типа «АА» - 4 шт.
  • Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030
  • Держатель для приемника АП-027.00.010
  • Крестовая отвертка
  • Сумка для EMD (чехол 53186)
  • Транспортные сумки - 2 шт.
  • Руководство по эксплуатации - 2 шт.
Характеристики

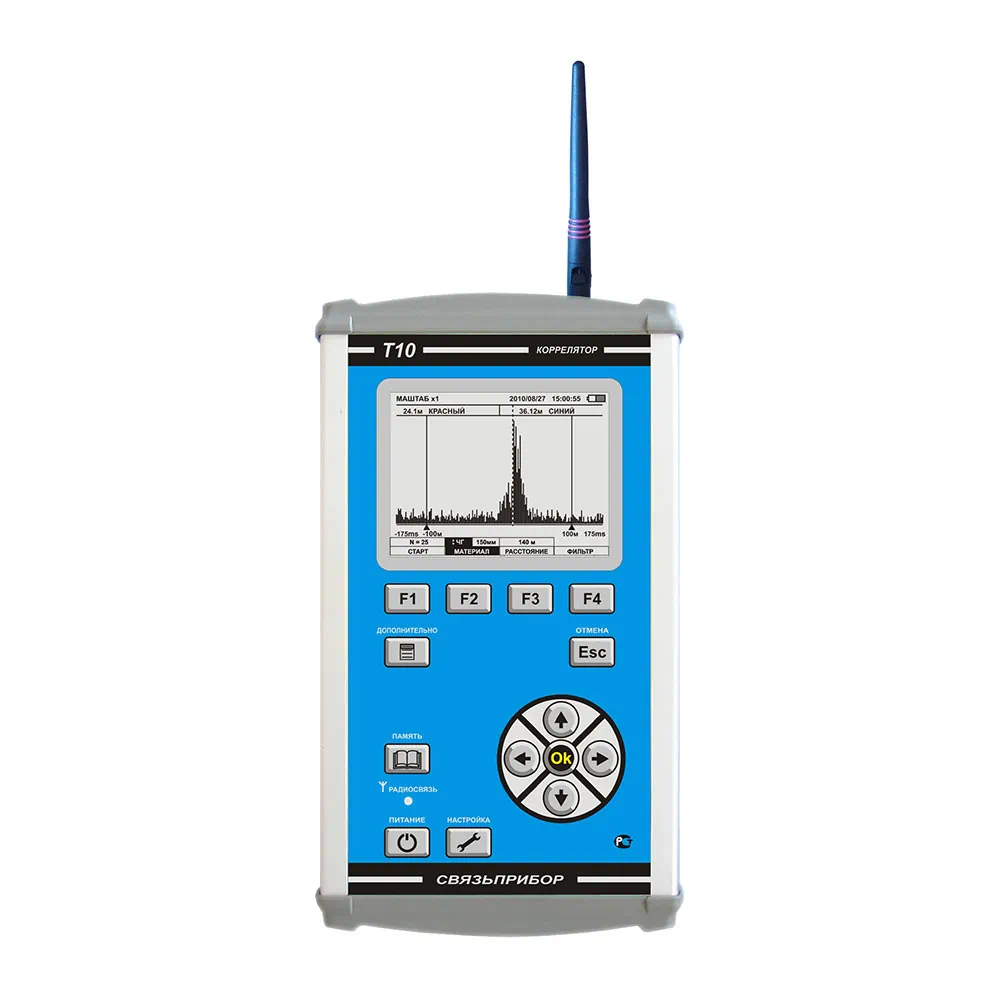

Характеристики корреляционного течеискателя Т10

Параметр Значение
Диапазоны (при скорости звука 1300 м/сек.) 100, 250, 500, 1000, 2000 м
Точность 0,1% от диапазона
Фильтр: - верхних частот - нижних частот 100, 300, 600 Гц, выключен 630, 1250, 2500 Гц, выключен
Дисплей графический, LCD, 320х240 точек
Рабочая температура -20 до +40°С
Электропитание 4 шт. типа АА Ni-Mh, 2,3 А/ч аккумуляторы
Время непрерывной работы (не менее) 5 ч
Зарядное устройство встроенное
Время заряда аккумуляторов не более 4 ч
Связь с ПК USB 1.1
Радиосвязь с внешним модулем 2,4 ГГц
Дальность радиосвязи (при использовании штатных антенн) до 200 м
Корпус IP42
Размеры 125х227х45 мм
Масса 1,0 кг

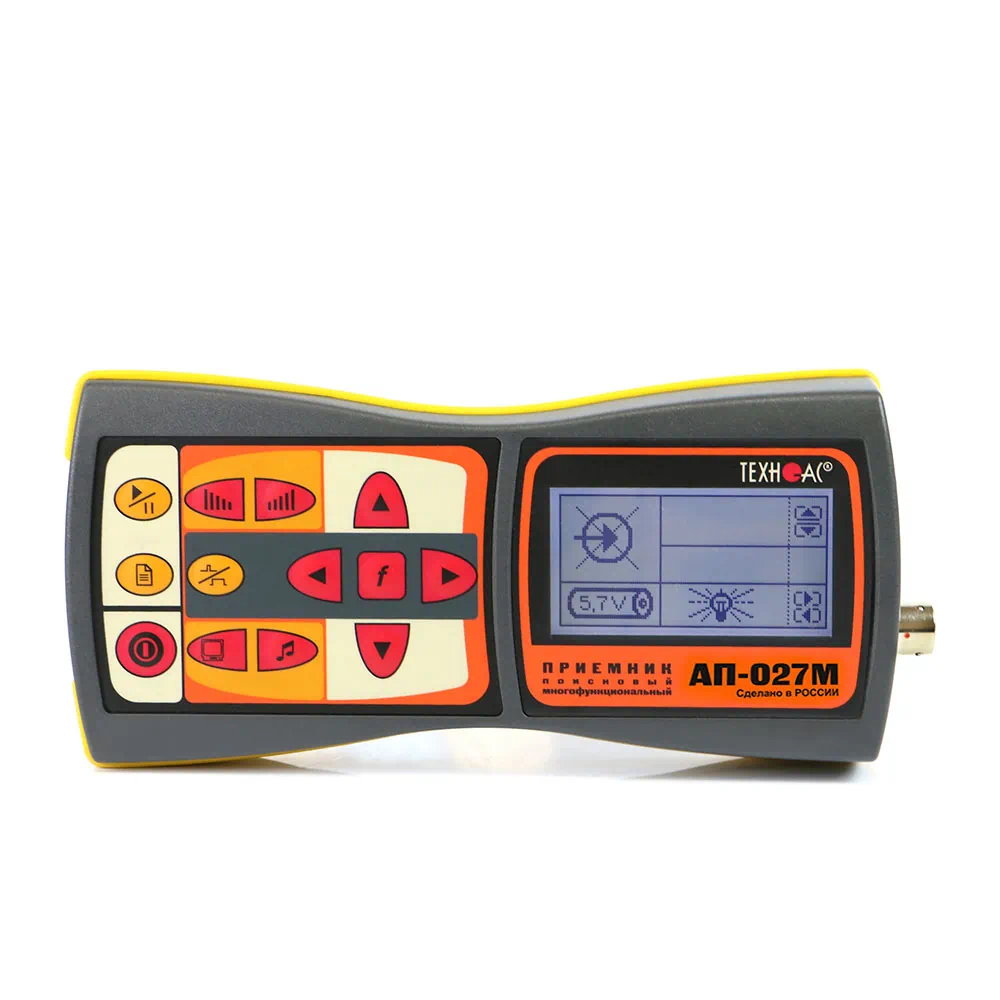

Характеристики трассопоискового приемника АП-027М

Параметр Электромагнитный трассо-дефектопоиск Акустический трассо-дефектопоиск
Вид принимаемого сигнала непрерывный / прерывистый монотонный / импульсный
Частоты цифровой фильтрации Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
 Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
«Широкая полоса» 0,05…8,6 кГц 0,09…2,20 кГц / 0,03…0,50 кГц
Визуальная индикация ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация Головные телефоны - натуральный широкополосный или отфильтрованный сигнал
Головные телефоны - синтезированный звук ЧМ -
Встроенный излучатель - синтезированный звук ЧМ
Питание напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор
Количество сохраняемых значений в памяти 30
Время непрерывной работы, не менее 20 часов
Диапазон эксплуатационных температур -20…+50ºС
Класс защиты IP54
Габаритные размеры 220x102x42 мм
Масса 0,46 кг

Характеристики акустического датчика AD-257

Параметр Значение
Габаритные размеры прибора, не более, мм 60х130
Масса, не более, кг 0,95

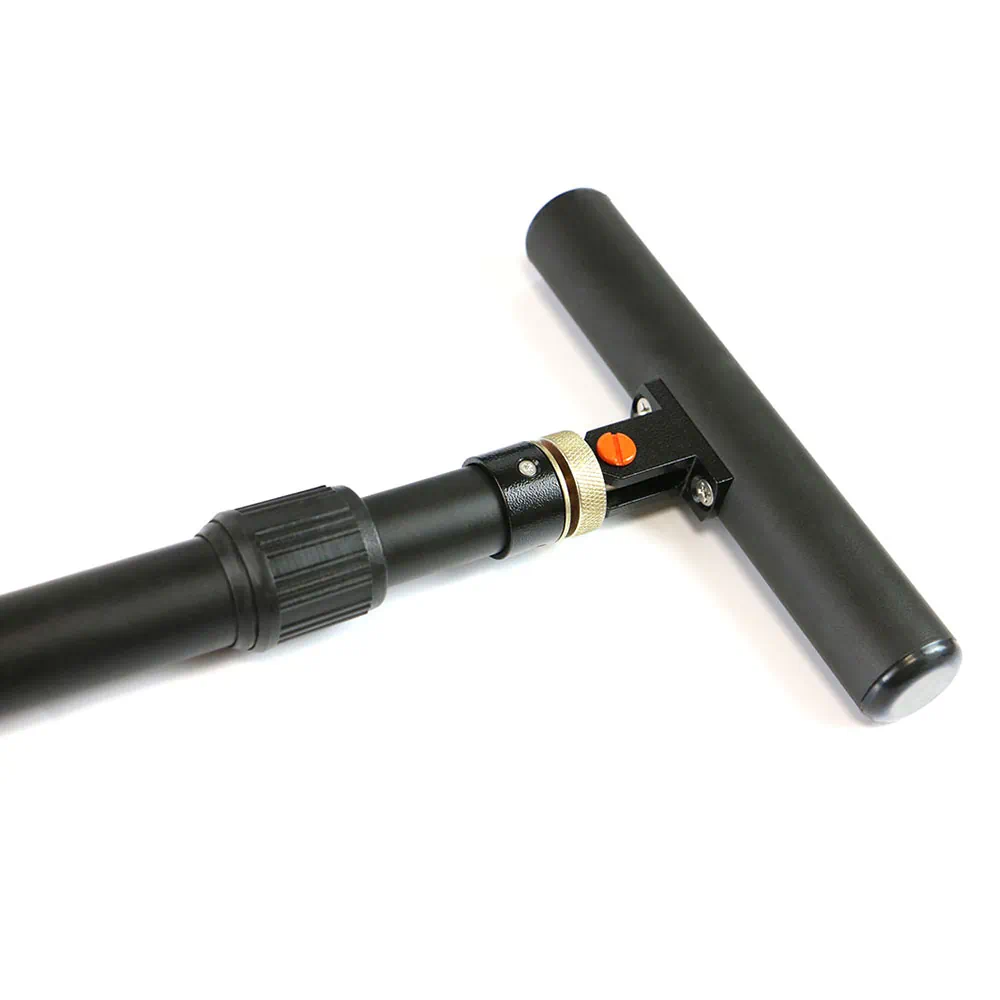

Характеристики электромагнитного датчика EMD-257

Параметр Значение
Тип преобразователя резонансная ферритовая магнитная антенна
Частота резонанса 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания от приемника
Коммутация резонанса принудительная (управляется приемником)
