ГК «Техно-АС» (Россия)

Корреляционный течеискатель Искор-305

Предназначен для точного и быстрого обнаружения мест утечек жидкости из скрытых коммуникаций и несанкционированных врезок в трубопроводах водоснабжения, отопления и других системах.

Производитель

Гарантия

24 месяца
Категория:
Описание

Назначение

Корреляционный течеискатель Искор-305 — переносной прибор, предназначенный для точного и быстрого обнаружения мест утечек, жидкости из скрытых коммуникаций и несанкционированных врезок в трубопроводах хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и других систем трубопроводов, при условии, что транспортируемая среда в трубопроводе под давлением.

Индикация утечки осуществляется визуально по графику корреляционной функции.

Искор-305 позволяет фиксировать акустические сигналы при помощи двух пьезоэлектрических акустических датчиков и отображает график корреляционной функции. Регулируемый фильтр помогает выделить нужный сигнал и ограничить влияние помех.

Применение корреляционного течеискателя Искор-305

  • Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
  • Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.
  • Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.

Основные преимущества корреляционного течеискателя Искор-305

  • Наличие двух радиоканалов.
  • Высокая помехозащищенность, регулируемый фильтр.
  • Оперативность и скорость расчетов.
  • Ударозащищенные водонепроницаемые датчики.
  • Малые габариты и вес.
  • Высокая точность определения мест разгерметизации, удобство в эксплуатации.
  • Визуальная индикация утечки по графику корреляционной функции.

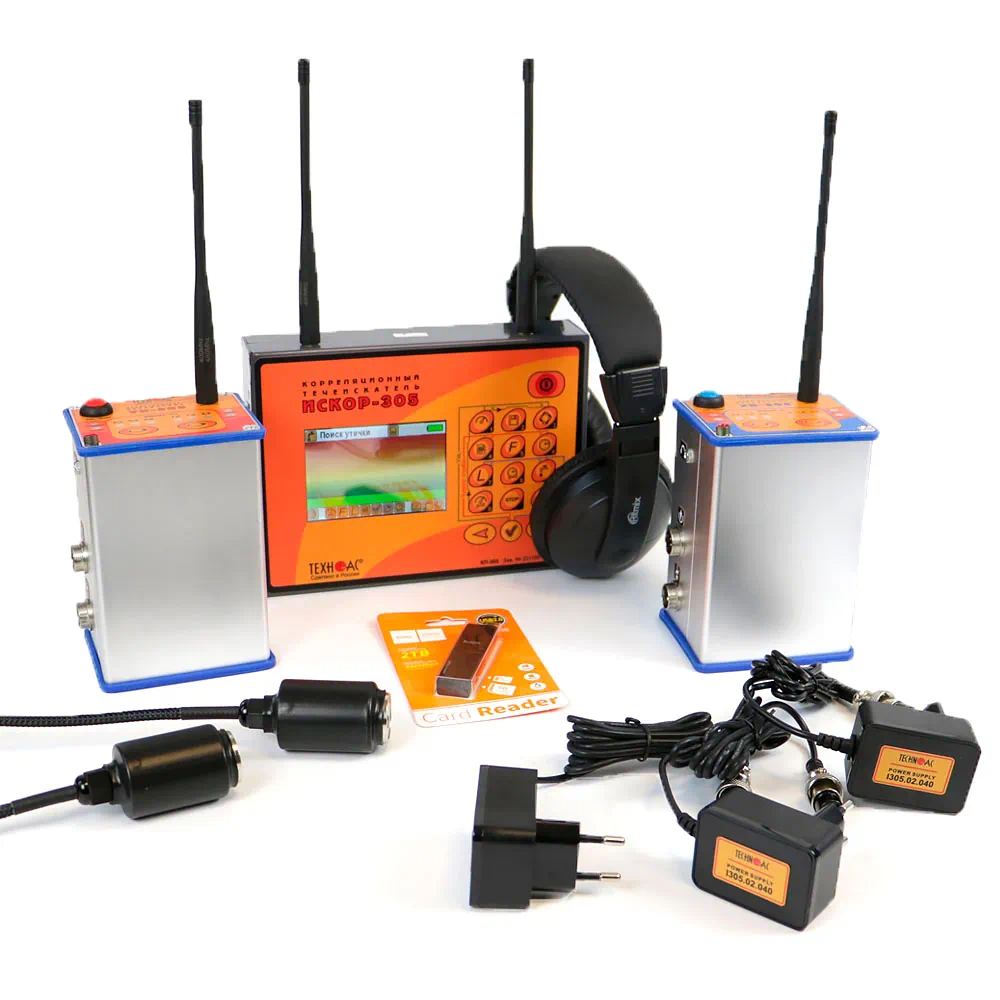

Комплектация

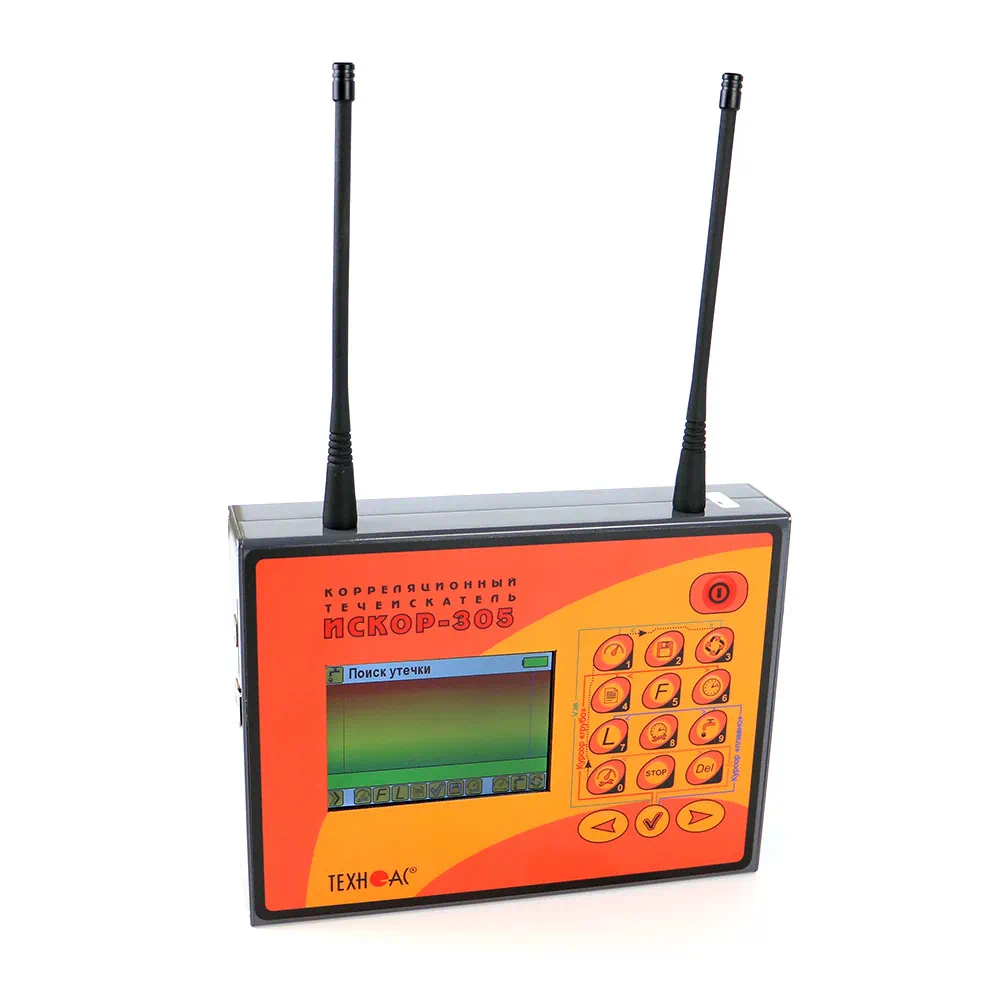

  • 1. Приемник корреляционный КП-305

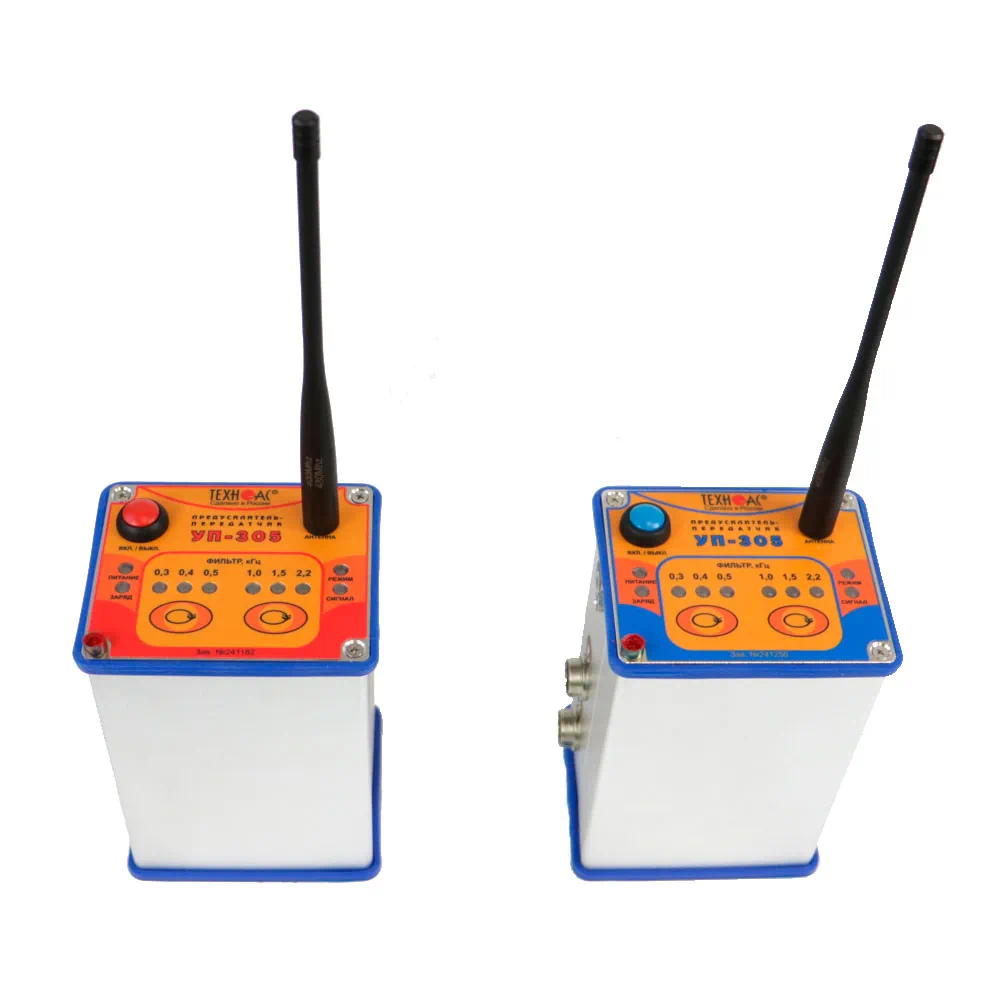

  • 2. Предусилитель-передатчик УП-305К
  • 3. Предусилитель-передатчик УП-305С
  • 4. Датчик акустический АДК-305
  • 5. Антенна
  • 6. Источник питания И305.02.040
  • 7. Наушники
  • 8. Переходник USB-SD/Micro
  • 9. SD-карта (8 Гб)

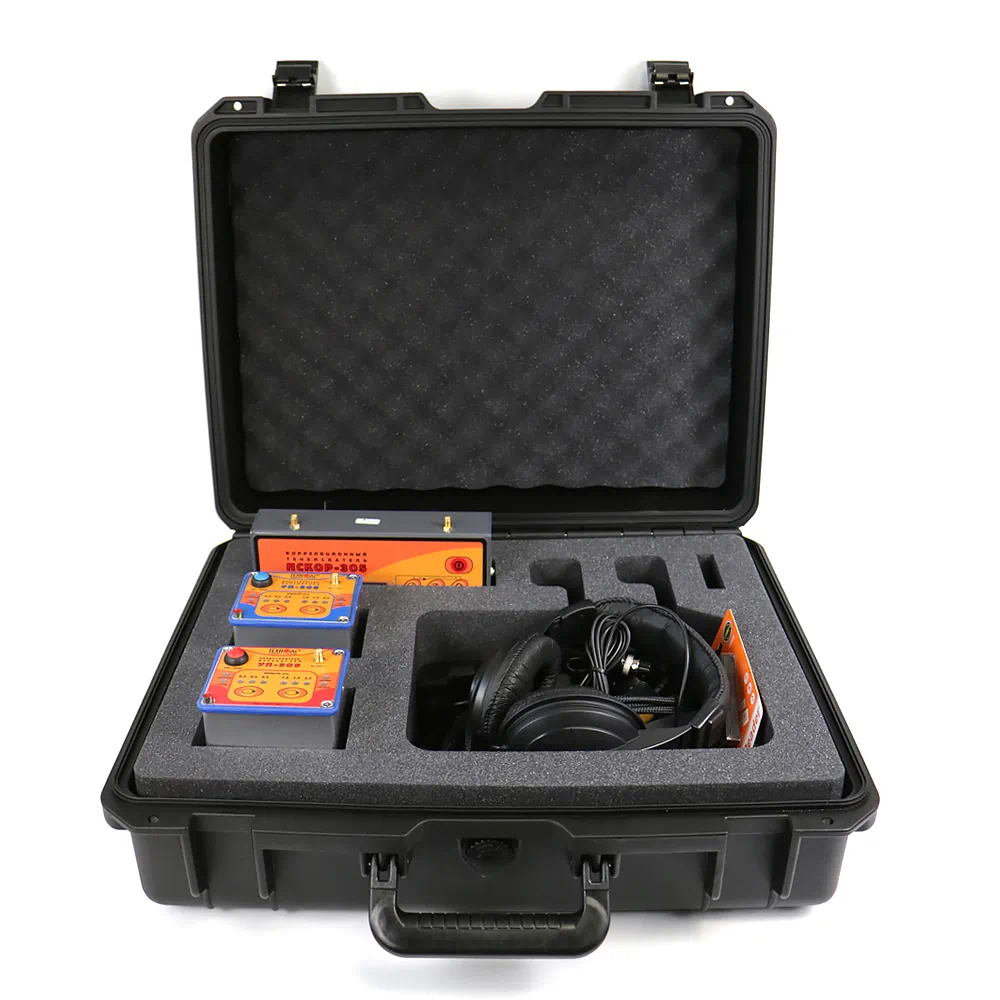

  • 10. Чемодан-кейс
  • 11. Руководство по эксплуатации
Характеристики

Характеристики корреляционного течеискателя Искор-305

Параметр Значение
Длина диагностируемого участка трубопровода, м от 10 до 1000
Диаметр трубопровода, мм от 25 до 800
Давление в трубопроводе, атм не менее 1,5
Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см
— от 10 до 250 м не более ±5
— от 250 до 500 м не более ±10
— от 500 до 1000 м не более ±15
Время построения корреляционной функции при усреднении по 60 измерениям, мин
— от 10 до 250 м не более 3
— от 250 до 500 м не более 4,5
— от 500 до 1000 м не более 4,5
Частоты фильтрации сигнала утечки
— фильтр нижних частот, кГц 1,0; 1,5; 2,2
— фильтр верхних частот, кГц 0,3; 0,4; 0,5
— цифровой фильтр, Гц от 65 до 4500
Общие данные
Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м не менее 500
Дисплей графический, TFT, 320х480 точек
Электропитание встроенные Li-Ion аккумуляторы
Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час не более 6
Допустимый диапазон температур окружающей среды при эксплуатации, °С от -25 до +45
Время непрерывной работы, час
— в нормальных условиях не менее 8
— при пониженной температуре -25°С не менее 6
Средняя наработка на отказ, час не менее 2000
Класс защиты от внешних воздействий
— акустического датчика АДК-305 IP65
— предусилителя-передатчика УП-305 IP51
— корреляционного приемника КП-305, источника питания, зарядного устройства IP42
Габаритные размеры, мм
— акустического датчика АДК-305 Ø36, Н=68, Lкабеля=5 м
— предусилителя-передатчика УП-305 135x95x78
— корреляционного приемника КП-305 152x203x51
Масса, кг
— акустического датчика АДК-305 0,3
— предусилителя-передатчика УП-305 0,9
— корреляционного приемника КП-305 1,3
Документация
Руководство по эксплуатации
