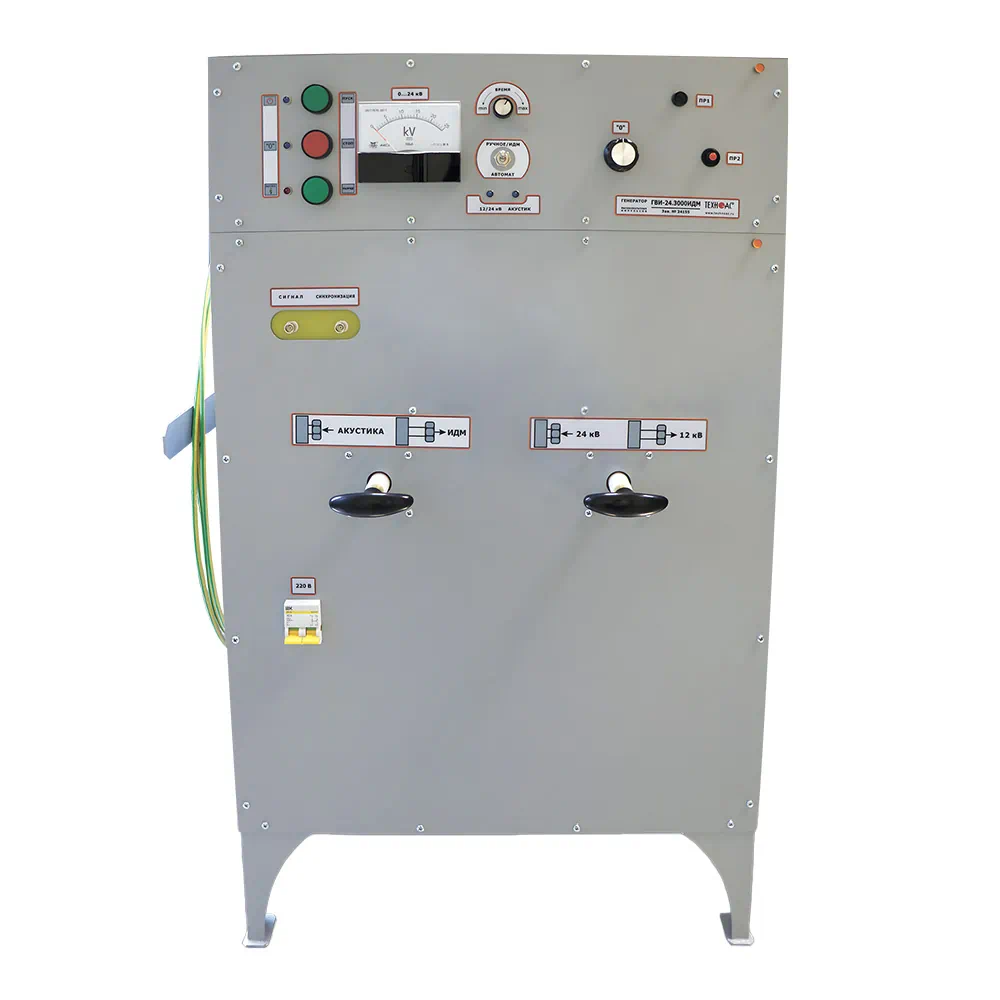

Описание генератора ГВИ-24.3000ИДМ
В данной модификации реализован импульсно-дуговой метод (ИДМ) для предварительного определения расстояния до места повреждения кабеля при помощи рефлектометра.

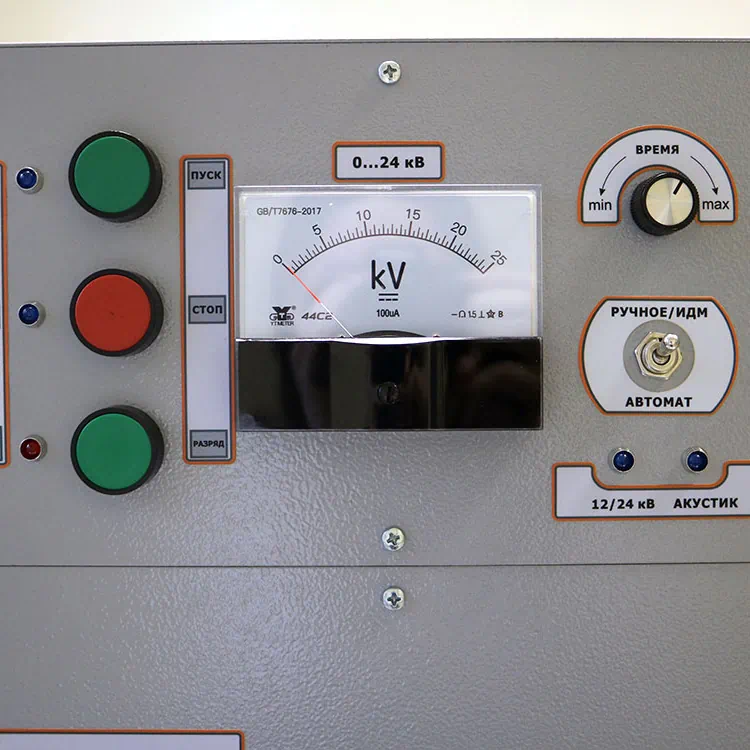

В генераторе предусмотрены автоматический и ручной режим работы с плавной регулировкой периода следования импульсов в автоматическом режиме.
Генератор импульсный высоковольтный ГВИ-24.3000ИДМ позволяет производить заряд встроенных конденсаторных батарей и производить их разряд в кабельную линию (посылать импульс), где в месте повреждения раздается хлопок (звуковой разряд). Проходя над трассой кабельной линии, оператор улавливает этот разряд при помощи акустического приемника и по его максимальной величине находит место повреждения.
Условия эксплуатации генератора ГВИ-24.3000ИДМ
Условия эксплуатации установки соответствуют категории размещения УХЛ4 по ГОСТ 15150:
- температура окружающей среды от +1°С до +35°С
- относительная влажность не более 80% при +35°С
- атмосферное давление от 630 до 830 мм.рт.ст.
Включение установки, после нахождения при пониженной температуре, должно производиться только после ее просушивания при температуре не ниже +10°С.
Рекомендуемые области применения трассотечеискателя Успех ТПТ-522Н
- Теплосети
- Водоканал
- Газораспределительные сети
Комплектация

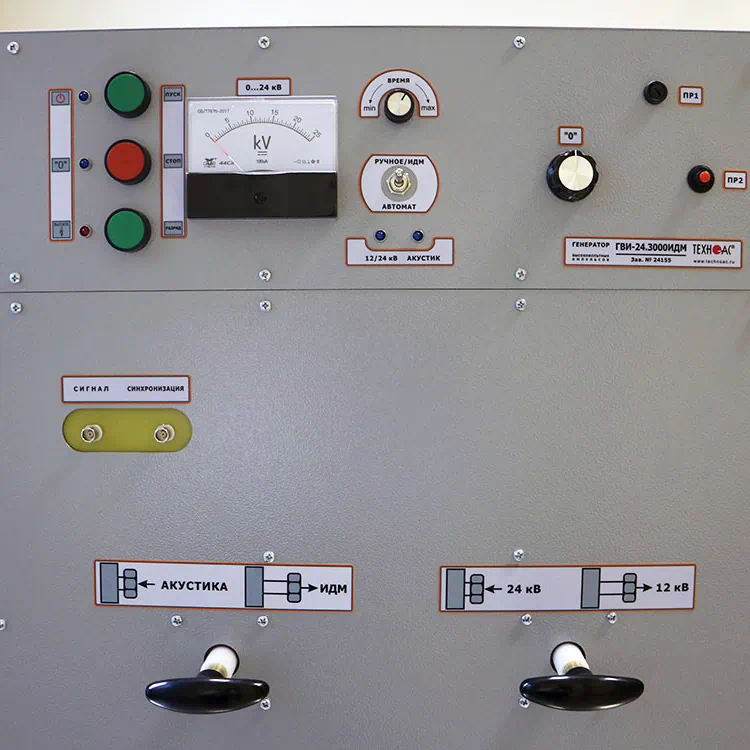

- Силовой блок со встроенными органами управления
- Провод заземления

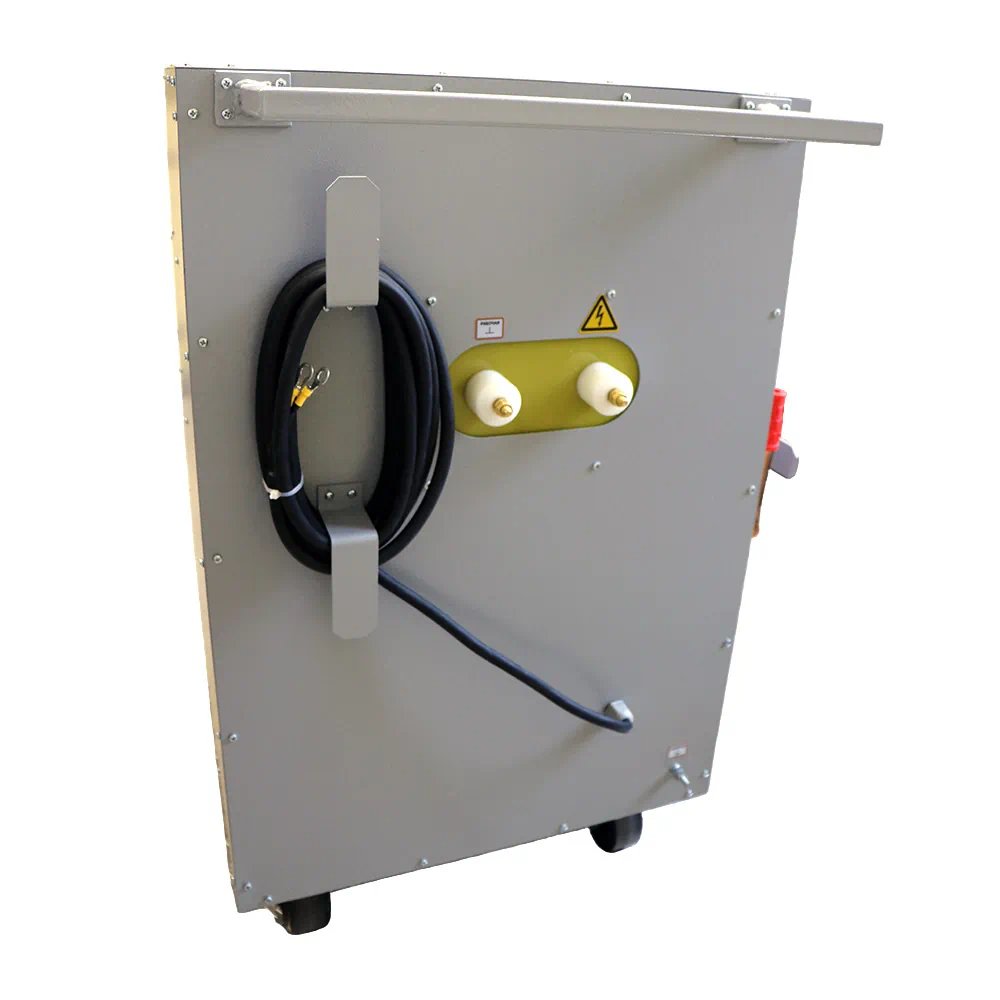

- Высоковольтный кабель
- Руководство по эксплуатации
