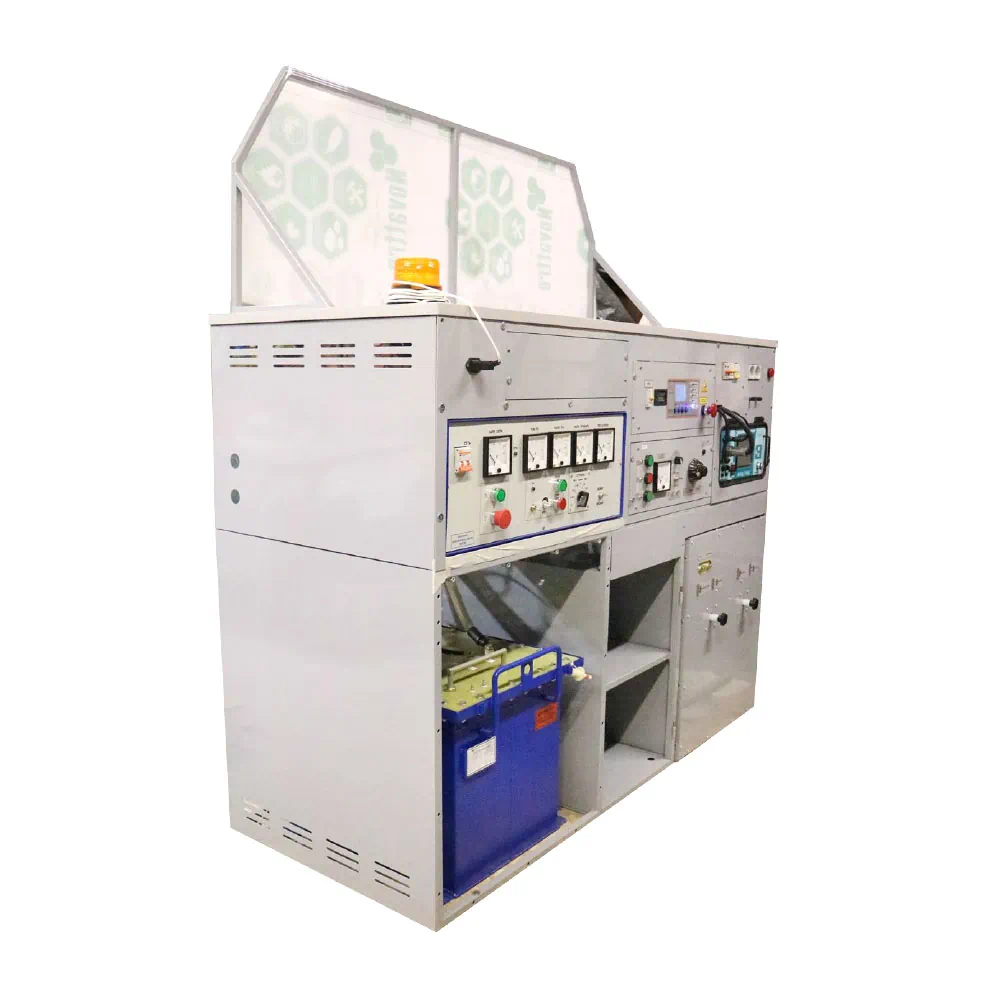

Комплект оборудования электротехнической лаборатории для монтажа на базовое шасси ТЕХНОАС КТ-0122

Решаемые задачи

• Испытание кабельной линии и диэлектриков повышенным напряжением.
• Поиск мест повреждения кабельных линий беспрожиговым методом (акустическим, импульсно-дуговым, индукционным).
• Поиск мест повреждения кабельных линий с помощью прожига поврежденной изоляции.
• Трассировка кабельных линий.
• Формирование базы кабельного хозяйства (нанесение координат и глубины залегания кабельных линий на Яндекс.Картах).

Комплект оборудования электротехнической лаборатории ТЕХНОАС КТ-0122 для монтажа на базовое шасси: Соболь, Газель Бизнес, Газель Next и др.

Комплектация лаборатории ТЕХНОАС КТ-0122

1. Испытательная установка

• Максимальное выпрямленное напряжение до 70 кВ.
• Максимальное переменное напряжение промышленной частоты 50 Гц до 50 кВ.

2. Прожигающая установка

• Максимальное напряжение до 30 кВ.
• Максимальный ток до 80 А.

В качестве источника питания прожигающей установки служит преобразователь частоты, с помощью которого напряжение внешней сети преобразуется в напряжение частотой 800 Гц, что обеспечивает на выходе идеально выпрямленный ток который обеспечивает горение дуги в месте повреждения с высоким КПД.

• Время работы не ограничено.
• Переключение ступеней осуществляется без разрыва дуги в момент переключения.
• Возможность начала работы с любой ступени прожига (при работе с низковольтными кабелями).
• Встроенный дожиг.

3. Генератор высоковольтных импульсов

• Выходное напряжение 0…12 кВ / 0…24 кВ.
• Энергия импульса на каждой ступени 3000 Дж.
• Встроенный ИДМ для совместной работы с рефлектометром.

4. ЦБУ - цифровой блок управления

Основной цифровой блок управления предназначенный для управления ЭТЛ, мониторинга заземления, мониторинга потенциала на корпусе ЭТЛ, мониторинга положения дверей в высоковольтном отсеке.

5. МВК - модуль высоковольтной коммутации

Модуль высоковольтной коммутации (далее МВК) осуществляет безопасное дистанционное переключение высоковольтных выводов основного оборудования и измерительных приборов на высоковольтные экранированные кабели, однофазное исполнение.

Простая и надежная конструкция МВК состоит из электромеханического высоковольтного переключателя маслонаполненного типа, что обеспечивает максимальную защиту персонала от поражения электрическим током при работе с высокими напряжениями, данная конструкция переключателя в отличии от переключателя с воздушно барьерной изоляцией полностью исключает пробой между контактами переключателя, так как на работу переключателя не влияет относительная влажность окружающей среды.

6. Комплект кабельных барабанов

• Барабан с кабелем питания КГ 2х4 мм².
• Барабан проводом с рабочего заземления ПЩ 10 мм².
• Барабан с высоковольтным экранированным кабелем СВКИЛ 70 kV DC, 6 мм² (для испытания выпрямленным напряжением и работы поисково-прожигающих установок).
• Барабан с проводом защитного заземления ПВ-3 16 мм².
• Провод 25 кВ для испытания переменным напряжением с комплектом изоляционных штанг из 6 штук.

7. Документальное сопровождение

• Руководство по эксплуатации ЭТЛ.
• Формуляр ЭТЛ.
• Первичная поверка средств измерений, входящих в состав ЭТЛ.

Дополнительная комплектация лаборатории ТЕХНОАС КТ-0122 (по заказу)

1. Рефлектометр

Поддерживает 3 метода определения места повреждения:

• методом импульсной рефлектометрии;
• методом колебательного разряда;
• импульсно-дуговым методом.

2. Высоковольтный кабеледефектоискатель

• Определения местоположения и глубины кабеля на глубине до 10 м.
• Трассировка на расстояние до 10 км.
• Поиск электрических кабелей под напряжением.
• Поиск мест пересечения трубопровода и кабеля.
• Определения мест повреждения кабельных линий.
• Обследования участков местности перед проведением земляных работ.
• Поиск мест повреждения внешней изоляции кабеля.
• Запись GPS\ГЛОНАСС координат и составление карт найденных коммуникаций.
• Выбор кабеля из пучка.
• Поиск места повреждения акустическим способом.
