Трассоискатель с функцией сохранения GPS/ГЛОНАСС координат Атлет АГ-319К

Комплект со встроенным GPS\ГЛОНАСС модулем для поиска, определения и записи координат нахождения подземных коммуникаций. Самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км.

Производитель

Гарантия

24 месяца
Категория:
Описание

Описание трассоискателя Атлет АГ-319К

Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).

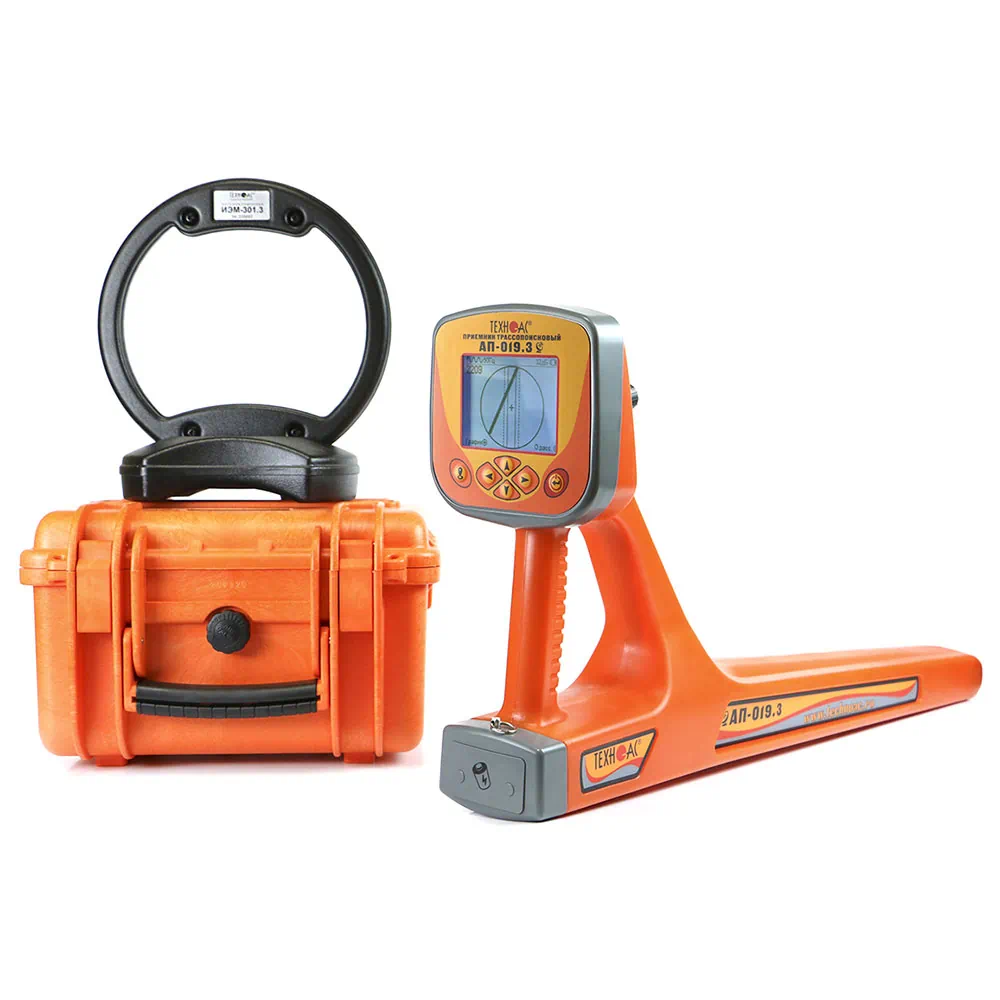

В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии.

Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.

Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).

Самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км.

Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.

Назначение трассоискателя Атлет АГ-319К

  • Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
  • Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
  • Поиск электрических кабелей под напряжением.
  • Поиск мест пересечения трубопровода и кабеля.
  • Определение мест повреждения кабельных линий.
  • Обследование участков местности перед проведением земляных работ.
  • Запись GPS\ГЛОНАСС координат и составление карт найденных коммуникаций.
  • Возможность трассировки неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.

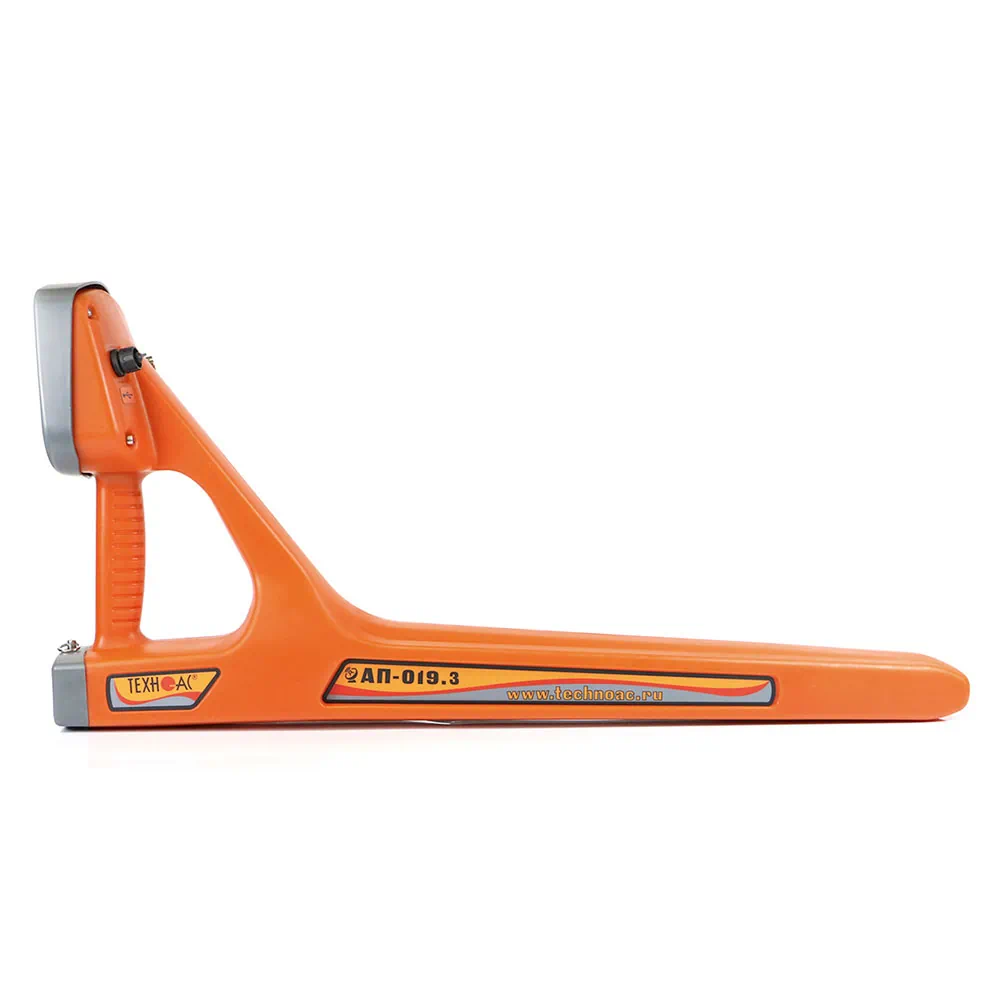

Особенности приемника АП-019.3

  • Современный цифровой трассопоисковый приемник-моноблок АП-019.3.
  • Изображение трассы на экране прибора.
  • Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
  • Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
  • Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
  • Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
  • Дополнительные функций при подключении внешних датчиков.
  • Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40…8000 Гц, Радио 8…40 кГц).
  • Меню на двух языках (русский и английский).
  • Возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора.

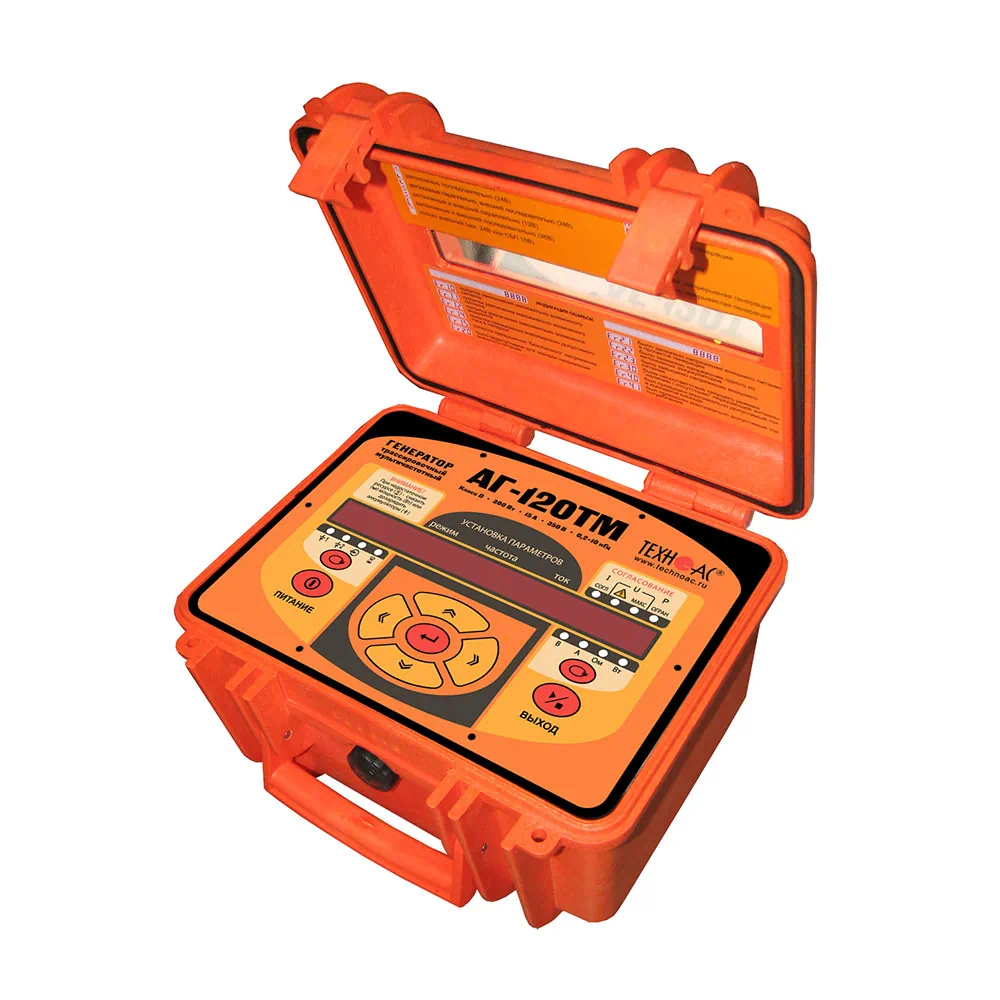

Особенности генератора АГ-120ТМ

  • Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
  • Мультичастотный (200…10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующим данный диапазон частот.
  • Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
  • Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
  • Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
  • Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
  • Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
  • Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).

Функциональные возможности приемника АП-019.3 в различных режимах работы

Режим «Трасса»

Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

Режим «График»

На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.

Режим «График+»

Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

Режим «Минимум максимум»

Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.

Режимы «Относительное расстояние до коммуникации»

Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.

Режим «2-частоты»

В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.

Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС модуля

С помощью встроенного GPS/ГЛОНАСС модуля определяются текущие координаты приемника. Нажатием клавиши на панели управления в оперативной памяти приемника сохраняются дата, время, текущие координаты а также измеренные параметры точек магистрали: глубина залегания и величина тока.

Сохраненные данные переносятся на ПК для нанесения их на карту и дальнейшей обработки: редактирования взаимосвязи между точками (построение трека), сохранения трека в базу данных, а также в KML или CSV файл.

Рекомендуемые области применения трассоискателя Атлет АГ-319К

  • Электросети
  • Телекоммуникация
  • Строительно-монтажные организации
  • ЖКХ
  • Водоканалы
  • Теплосети
  • Нефтегазовая отрасль
  • Геодезия

Комплектация

  • Трассопоисковый приемник АП-019.3
  • Генератор АГ-120ТМ
  • Устройство зарядное AG120.02.100
  • Индукционная антенна ИЭМ-301.3
  • Кабель USB 2.0 AM-mini USB 1 м
  • Диск CD-R с программой
  • Кабель АГ120.02.020
  • Кабель АГ120.02.050
  • Кабель АГ105.02.020
  • Контакт магнитный АГ120.02.090 - 2 шт.
  • Штырь заземления АГ110.02.004 - 2 шт.
  • Батарейки - 4 шт.
  • Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107)
  • Сумка для генератора АГ-120ТМ (чехол 53181)
  • Сумка для приемника (чехол 53212)
  • Сумка для комплекта (чехол 53222)
  • Руководство по эксплуатации - 3 шт.
  • Паспорт
  • Комплект аккумуляторов и зарядное устройство для приемника АП-027M (дополнительная комплектация)
Характеристики

Характеристики трассопоискового приемника АП-019.3

Параметр Значение
Квазирезонансные частоты фильтров 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Диапазон частот «Широкая полоса» 0,04…8 кГц
Частота фильтра в режиме «Зонд» 512 Гц
Диапазон частот «Радио» 8…40 кГц
Динамический диапазон входных сигналов 120 дБ
Количество встроенных датчиков 4
Максимальная чувствительность

(режим «График» f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31 до 35 кГц)		 5 мкА на расстоянии 1 м
Объем памяти модуля GPS 2300 «точек»
Подключаемые внешние датчики CI-105, CI-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью — автоматическое – для 2D отображения «Трасса»;

— полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»;

— автоматическое / ручное (по выбору) – для режима «2 частоты»
Определение глубины залегания трассы — 0…10 м;

— автоматически в режиме «Трасса»;

— по нажатию кнопки в режиме «Зонд»
Точность определения глубины залегания ±5%
Измерение тока принимаемого сигнала — 0,01…9,99 А;

— автоматически в режиме «Трасса»
Точность определения оси коммуникации, в % от глубины залегания ±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим)
Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры — 2D визуализация положения трассы относительно прибора;

— глубина залегания трассы;

— ток сигнала;

— графики уровня сигнала;

— сила сигнала;

— параметры настройки и управления
Звуковая индикация встроенный излучатель:

— синтезированный звук ЧМ;

— звуковая индикация нажатия кнопок
Источник питания 4…7 В:

— 4 элемента тип «С»;

— внешний аккумулятор (Power Bank — опция)
Время непрерывной работы от одного комплекта щелочных батарей не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда после 30 минут
Диапазон температур эксплуатации / хранения -20…+60°С / -30…+60°С
Степень защиты корпуса IP54
Габаритные размеры 330х140х700 мм
Масса 2,45 кг

Характеристики трассировочного генератора АГ-120ТМ

Параметр Значение
Частоты синусоидального сигнала, Гц
Частоты f1, f2, f3 («постоянные») 200…9999 Гц

выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
Частота f1 («временная») 200…9999 Гц

выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания
Режимы генерации
Режим 1 непрерывный «НП»
Режим 2 кратковременные посылки «ПР» (прерывистый):

— длительность импульса — 100 мс;

— частота следования импульсов — 1 Гц
Режим 3 двухчастотный «2F» (одновременная генерация):

— первая частота — 1024 Гц;

— вторая частота — 8192 Гц;

— соотношение амплитуд первой и второй частот — 4:1
Режим 4 генерация ударных импульсов «УР» (ударный режим):

— амплитуда импульса — равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК»)

— частота следования импульсов (ударов), уд./мин.:

— низкая — 30

— средняя — 60

— высокая — 120

— длительность импульса — минимально достаточная для производства удара механизмом УМ-112, задается автоматически
Выходные параметры синусоидальной генерации
Выходной ток, А
Максимальный в ручном режиме:
— непрерывная и двухчастотная генерация 10
— кратковременные посылки 15
Задаваемый для автосогласования десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
Максимальное выходное напряжение, В
При автономном питании 220 (180 при «2F»)
С добавлением внешнего аккумулятора 12 В 330 (260 при «2F»)
При питании от сетевого блока 110 (90 при «2F»)
Максимальная выходная мощность, Вт
При автономном питании или от внешнего аккумулятора 21 В 150 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом
С добавлением внешнего аккумулятора 12 В 200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом
От сетевого блока (СБП) 100 на 1,0…120 Ом непрерывно / импульсы или на 1,3…80 Ом при «2F»
ПРИМЕЧАНИЕ
При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ
Допустимое сопротивление нагрузки — любое (0…∞);

— ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках
Согласование с нагрузкой — автоматическое, обеспечивающее достижение заданного тока в нагрузке;

— ручное (кнопками «Вверх» или «Вниз»)
Источники питания
Встроенный аккумуляторный комплект два свинцово — кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
Ресурс питания при 0ºС в зависимости от мощности не менее, ч
Непрерывная и двухчастотная генерация 1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В)

4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В)
Импульсные посылки одной частоты 11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В)

25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В)
Генерация ударных импульсов с максимальной частотой 80 уд./мин. 25 (при силе удара «С2» автономно или «С3» с доп. акк.)

62 (при силе удара «С1» автономно)
Время зарядки полностью разряженных автономных аккумуляторов не более, ч 8
Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15 В, выходной ток 15 А max
Допустимые внешние аккумуляторы 11…14 В / 22…28 В
Функциональные особенности
Автоматические функции — выбор оптимального режима питания (коммутация внутренних и внешнего источников питания);

— автосогласование (достижение заданного тока в нагрузке);

— автоматический «интеллектуальный» выбор выходной мощности;

— специальная программа управления передающей антенной;

— встроенное автоматическое зарядное устройство;

— автоотключение питания при простое (1 мин.)
Автоматические выключения генерации (зарядки) — при разряде аккумуляторов ниже допустимой нормы;

— при несоответствии внешнего напряжения режиму зарядки;

— при превышении допустимого потребляемого тока;

— при отключении внешнего питания в процессе генерации;

— при коротком замыкании выхода в процессе генерации;

— при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок при генерации «SIN» — непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля;

— непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»;

— индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны);

— индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
Конструктивные параметры
Выходной усилитель мощности импульсный, CLASS D(BD), КПД > 80%
Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона) — все питающие напряжения;

— режимы и установки;

— ресурс питания;

— «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
Управление девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), «Интуитивный» интерфейс
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 класс А
Допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС
Степень защиты корпуса IP54
Габаритные размеры электронного блока (кейса), не более, мм 305х270х191
Вес электронного блока, не более, кг 14,5

Характеристики индукционной антенны ИЭМ-301.3

Параметр Значение
Максимальная мощность, подводимая к «рамке», не более Вт 10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
Тип корпуса пластмассовый, герметичный
Документация
 Паспорт на кабелетрассоискатель Атлет АГ-319К

 Руководство по эксплуатации приемника АП-019

 Руководство по эксплуатации генератора трассировочного АГ-120ТМ
О производителе

ТЕХНО-АС - это группа компаний полного цикла по разработке и производству приборов неразрушающего контроля. Основными направлениями являются производство трассопоискового оборудования, приборов для измерения температуры и влажности, а также производство и поставка электротехнических автолабораторий.

Многоуровневая система контроля качества выпускаемой продукции исключает возможность брака, в том числе благодаря введению концепции бережного производства.

Продукция компании представлена в более чем 40 странах мира.

Компания производит:

  • Измерители-регистраторы температуры
  • Контактные термометры
  • Тепловизионные комплексы
  • Течеискатели
  • Кабелеискатели и трассоискатели
  • Трассотечеискатели
  • Электротехнические автолаборатории

Наши приборы сертифицированы для применения в России и во всех странах таможенного союза ЕАЭС.

Доставка и оплата

Доставка

Бесплатная доставка осуществляется при заказе на сумму свыше 800 белорусских рублей и производится во все регионы Республики Беларусь при помощи автотранспортной компании или собственным транспортом.

Платная доставка осуществляется при заказе на сумму менее 800 белорусских рублей согласно тарифам автотранспортной компании.

Самовывоз осуществляется в рабочее время с понедельника по пятницу с 9.00 до 17.00 с офиса компании, находящегося по адресу:
г. Минск, ул. Петра Глебки, 17А, оф. 413.

Оплата

В соответствии с законодательством Республики Беларусь, расчет осуществляется в белорусских рублях.

Способы оплаты

Безналичный расчет для физических и юридических лиц - перечисление денежных средств на расчетный счет компании.

Похожие приборы

Течеискатель с функцией диагностирования запорной арматуры Успех АТ-407НД

Корреляционный течеискатель Искор-205

Трассоискатель Успех АГ-309.15Н

Течеискатель акустический Успех АТ-407Н

Течеискатель с функцией пассивного обнаружения кабеля и диагностирования запорной арматуры Успех АТП-424НД

Портативный искатель металлических люков ИЭМ-300 Люк

Кабелеискатель Успех КБИ-309Н

Кабелеискатель с цветным экраном Успех КБИ-309Ц
