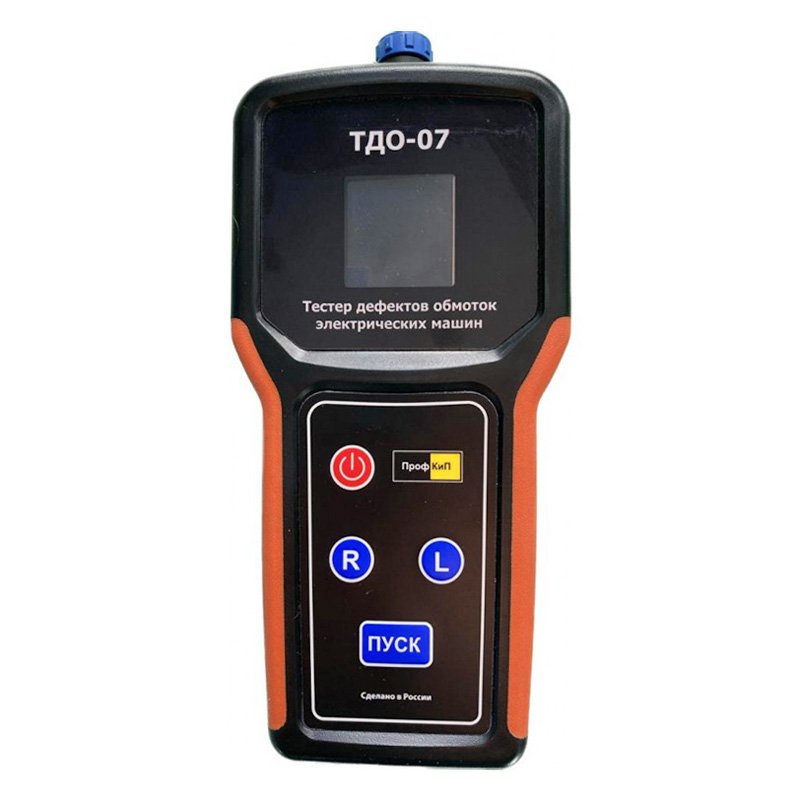

Тестер дефектов обмоток электрических машин ТДО-07

Предназначен для контроля трехфазных обмоток электрических машин.

Производитель

Гарантия

12 месяцев
Категория:
Описание

Описание и назначение

Тестер дефектов обмоток электрических машин ТДО-07 предназначен для контроля трехфазных обмоток электрических машин и обеспечивает обнаружение:

  • междувитковых замыканий
  • междувитковых замыканий катушек, уложенных в пазы
  • обрыва фазы
  • неправильного соединения фаз
  • неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками

Основными потребителями тестеров ТДО-07 являются предприятия, эксплуатирующие или ремонтирующие электрические машины напряжением до 1000 В.

Климатическое исполнение–УХЛ 3.1по ГОСТ 15150 (температура воздуха -10 ... +40°С).

Приборы серии ТДО имеют встроенный мегаомметр с цифровой индикацией результата измерения сопротивления изоляции обмотки. Приборы имеют функцию выбора испытательного напряжения 500 вольт (для испытания обмоток электрических машин с рабочим напряжением до 500 вольт) и 1000 вольт (для испытания обмоток электрических машин с рабочим напряжением от 500 до 1000 вольт).

Принцип работы

Принцип работы тестера основан на сравнении полных сопротивлений двух фаз обмотки при подключении к ним генератора высокочастотного стабилизированного тока. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными. Степень этого различия устанавливается величиной коэффициента несимметрии фазных токов Кн:

При проверке катушек, уложенных в пазы, на наличие междувитковых замыканий принцип работы индикатора базируется на индуцировании импульсной ЭДС в проверяемой катушке. В случае наличия в последней короткозамкнутых витков (КЗВ) происходит регистрация импульса магнитной индукции поля, создаваемого током короткого замыкания, протекающим по ним.

При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками принцип работы индикатора состоит в подаче на обмотку напряжения постоянного тока, определении сопротивления изоляции и сравнении его с пороговым значением (0,5 МОм).

Комплектация

  • Тестер дефектов обмоток электрических машин ТДО-07

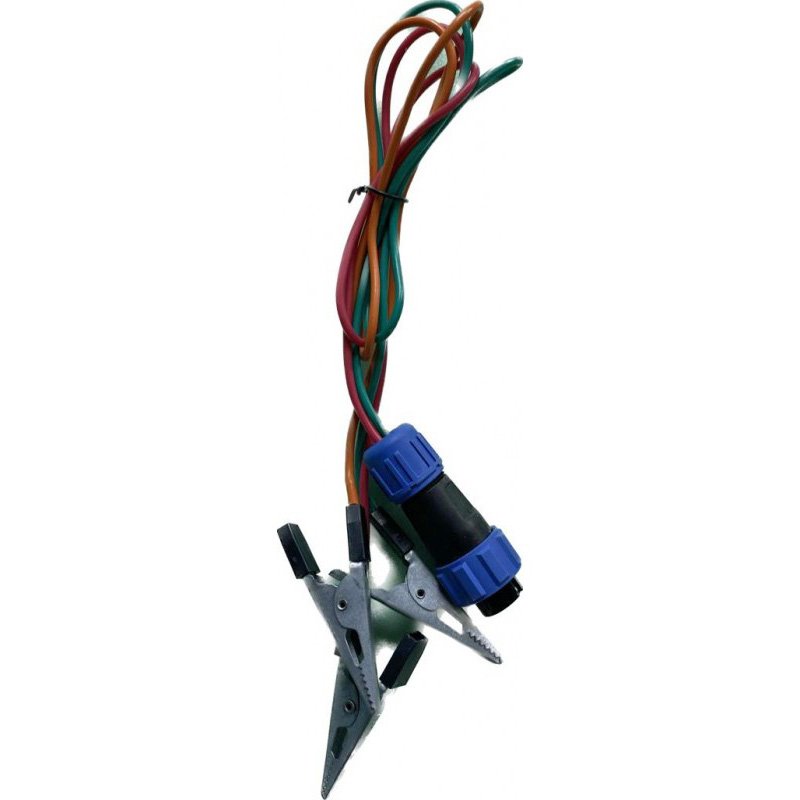

  • Кабель для проверки обмоток

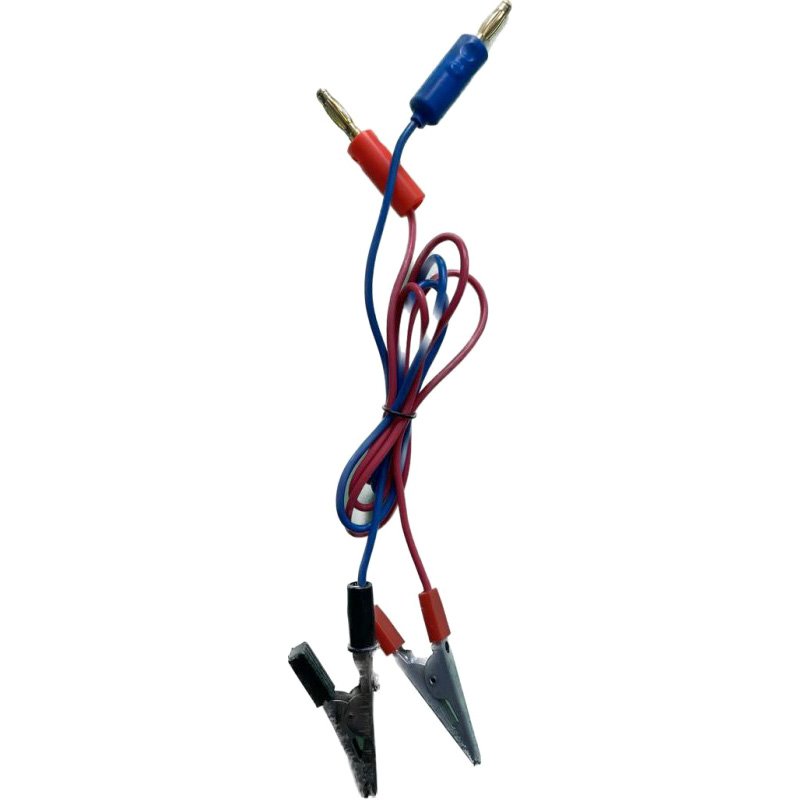

  • Кабель для проверки сопротивления изоляции
  • Индукционный датчик

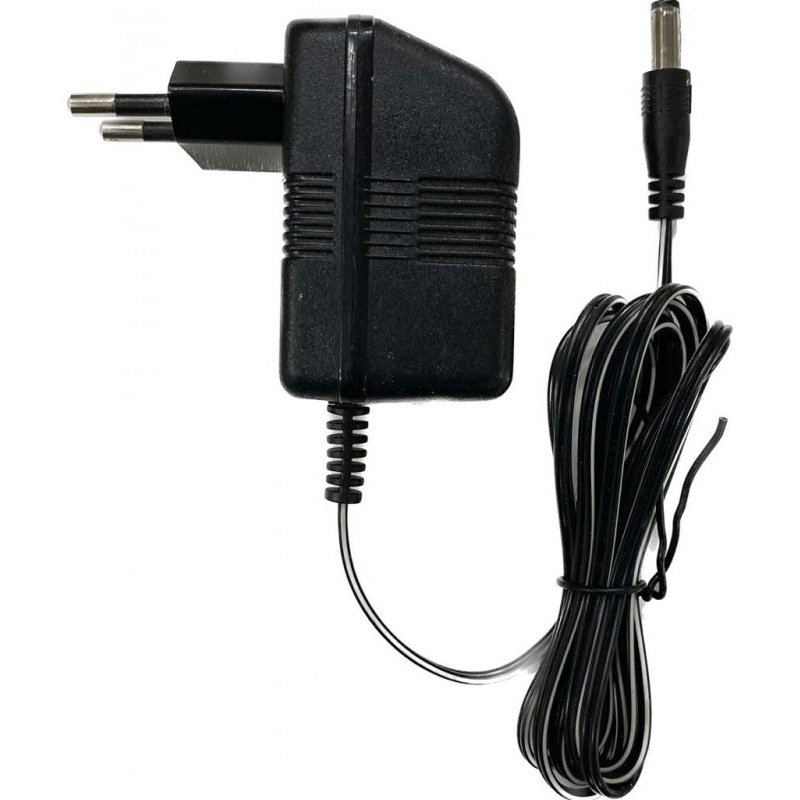

  • Блок питания 5В
  • Аккумулятор 3,7В 3400 мАч (интегрирован в корпус прибора)
  • Руководство по эксплуатации
  • Футляр
Характеристики
Параметр Значение
При проверке трехфазной обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз Коэффициент несимметрии фазных токов Кн
При проверке трехфазных обмоток, уложенных в пазы на наличие междувитковых замыканий, обрыва фазы Коэффициент несимметрии фазных токов Кн
При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками Сопротивление изоляции Rи
Контролируемый диапазон Кн, % 0-99
Контролируемый диапазон Rи, Мом 0.5-500
Выходное постоянное напряжение при измерении Rи, В 1000 ±100
Питание автономное (встроенный аккумулятор), внешний БП
- напряжение питания внешнего источника, В 5±1
- напряжение питания встроенного аккумулятора, В - емкость, мАч 3,7 3 400
Рабочее положение произвольное
Индикация цифровая (OLED дисплей)
Габаритные размеры 220х100х35
Масса (не более), кг 0.4
