Описание и назначение

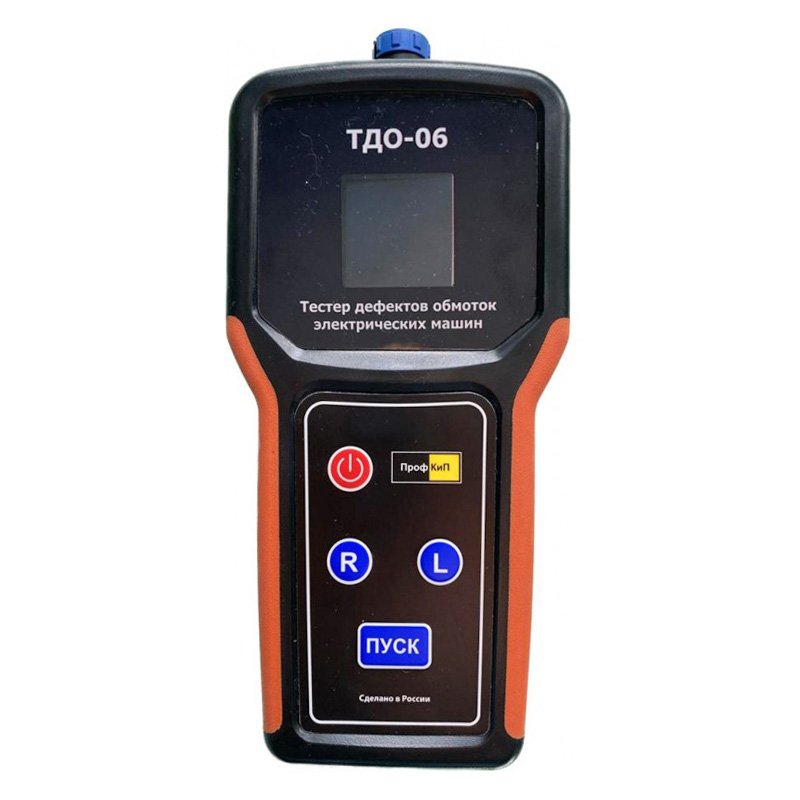

Тестер дефектов обмоток электрических машин ТДО-06 предназначен для контроля трехфазных обмоток электрических машин (без разборки) и обеспечивает обнаружение:
- междувитковых замыканий
- обрыва фазы
- неправильного соединения фаз
- неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками
Основными потребителями тестеров являются предприятия, эксплуатирующие электрические машины напряжением до 1000 В. Климатическое исполнение–УХЛ 3.1по ГОСТ 15150 (температура воздуха -10 ... +40°С).
Приборы серии ТДО имеют встроенный мегаомметр с цифровой индикацией результата измерения сопротивления изоляции обмотки. Приборы имеют функцию выбора испытательного напряжения 500 вольт (для испытания обмоток электрических машин с рабочим напряжением до 500 вольт) и 1000 вольт (для испытания обмоток электрических машин с рабочим напряжением от 500 до 1000 вольт).
Принцип работы
Принцип работы тестера основан на сравнении полных сопротивлений двух фаз обмотки при подключении к ним генератора высокочастотного стабилизированного тока. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными. Степень этого различия устанавливается величиной коэффициента несимметрии фазных токов Кн:
При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками принцип работы индикатора состоит в подаче на обмотку напряжения постоянного тока, определении сопротивления изоляции и сравнении его с пороговым значением (0,5 МОм).
Комплектация
- Тестер дефектов обмоток электрических машин ТДО-06
- Кабель для проверки обмоток
- Кабель для проверки сопротивления изоляции
- Блок питания 5В
- Аккумулятор 3,7В 3400 мАч (интегрирован в корпус прибора)
- Руководство по эксплуатации
- Футляр
