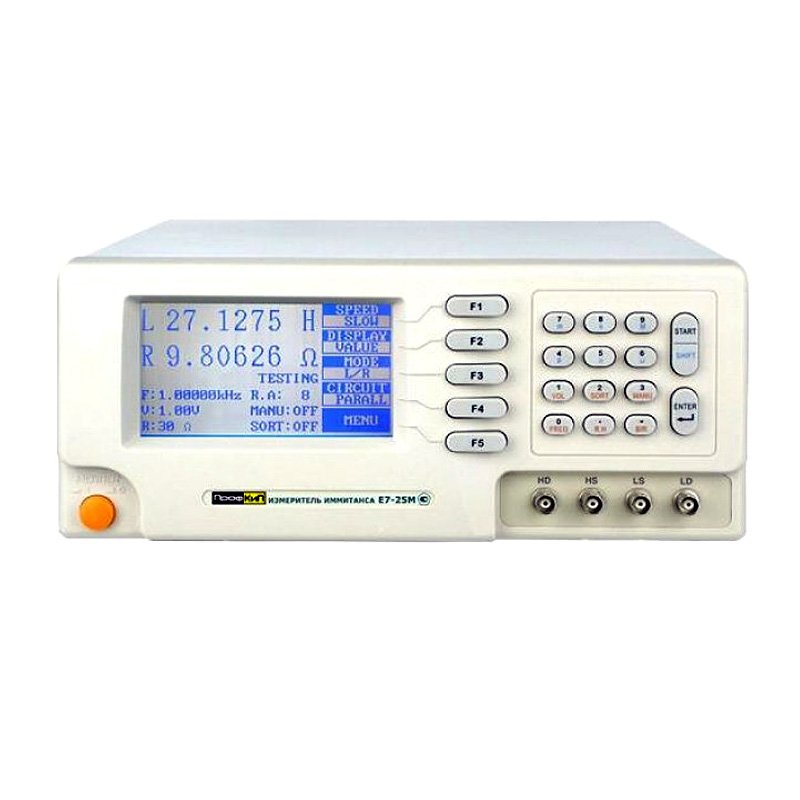

Измеритель иммитанса Е7-25М (RLC)

Предназначен для измерения иммитанса различных электро- и радиокомпонентов: резисторов, конденсаторов, катушек индуктивности, полупроводниковых приборов на измерительных частотах от 50 Гц до 300 кГц.

Производитель

Поверка

Внесен в Госреестр СИ РФ. Поставляется с поверкой РФ
Гарантия

12 месяцев
Категория:
Описание

Назначение

Прецизионный измеритель RLC ПрофКиП Е7-25М предназначен для измерения иммитанса различных электро-радио-компонентов: резисторов, конденсаторов, катушек индуктивности, полупроводниковых приборов на измерительных частотах от 50 Гц до 300 кГц.

Благодаря автоматизации процесса измерения может использоваться в системах контроля и управления технологическими и производственными процессами.

Области применения: производственный входной и выходной контроль радиокомпонентов, лабораторные исследования параметров элементов цепей, полупроводниковых структур, компарирование мер иммитанса.

Особенности и преимущества

  • Программируемый сигнал в диапазоне частот от 50 Гц до 300 кГц с шагом 0.01 Гц
  • Программируемый сигнал с уровнем от 10 мВ скз до 2.0 В скз с шагом 0.01 В
  • 10 измеряемых параметров
  • Базовая погрешность 0.05%
  • Тест-сигнал: 10 кГц … 100кГц
  • Последовательная /параллельная схема замещения
  • Одновременная индикация двух результатов измерения
  • Измерение в абсолютных и относительных единицах, ∆-измерения
  • Большой высококонтрастный ЖК-дисплей с подсветкой
  • Интерфейс: RS-232, HANDLER

Общие данные

  • ЖК-дисплей с подсветкой (240х128)
  • Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
  • Габаритные размеры: 320х140х400 мм
  • Вес: 4.5 кг

Комплект поставки

  • Измеритель иммитанса ПрофКиП Е7-25М
  • 4-проводный измерительный кабель с 2 зажимами типа «крокодил»
  • Испытательный стенд
  • Кабель питания
Характеристики
Параметры Значения
Измеряемые параметры L, C, R, |Z|, D, Q, X, B, G, θ
Точность 0.05%
Частота тест-сигнала 50 Гц … 300 кГц
Разрешение по частоте 0.01 Гц
Уровень тест-сигнала 0.01 В скз … 2.00 В скз
Разрешение по уровню 0.01 В
Выходной импеданс 30 Ом или 100 Ом
Диапазон измерения |Z|, R, X: 0.00001 Ом … 99.9999 МОм
C: 0.00001 пФ … 999.999 мФ
L: 0.00001 мкГн … 9.99999 кГн
G, B: 0.0001 мкс … 999.999 с
D: 0.00001 … 9.99999
Q: 0.00001 … 99999.9
Θ(DEG): -179.999° … 179.999
Θ(RAD): -3.14159 … 3.14159
Δ%: -999.999% … 999.999%
Скорость измерения медленно (slow): 650 мс
умеренно (medium): 90 мс
быстро (fast): 32 мс
Схема измерений параллельная /последовательная
Запуск измерений автоматический /ручной
Режим запуска внутренний /внешний, ручной
Усреднение скорости 1 … 255
Функции коррекции открытые /короткие и корректировки развертки
Измерительные терминалы пять терминалов
Режим отображения непосредственный, ΔABS, Δ%, V/I (V/I монитор), номер контейнера и счетчик контейнера
Разрядность дисплея первичный и вторичный: 6 разрядов
Функции компаратора контейнер 1 … контейнер 9 и выход контейнера, 10 контейнеров
Интерфейс RS-232, HANDLER
