Назначение

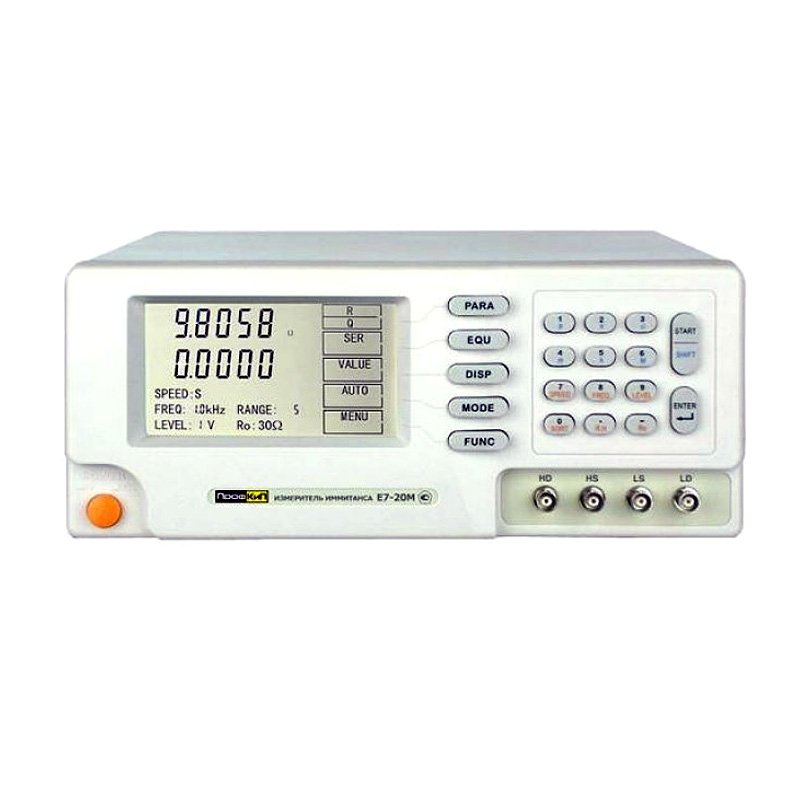

Измеритель иммитанса ПрофКиП Е7-20М - прецизионный прибор класса точности 0.1 с широким диапазоном рабочих частот (100 Гц … 100 кГц) и высокой скоростью измерений (до 16 изм/с).
Измеряемые параметры: индуктивность, емкость, сопротивление, тангенс угла потерь, добротность, модуль комплексного сопротивления, реактивное сопротивление.
Объекты измерения: изолированные и заземленные конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов.
Использование: контроль качества ЭРЭ на входном и выходном контроле и при ремонте, метрологическая аттестация средств измерений и различных функциональных устройств (реле, коммутаторы и т.п.), нормирование параметров изделий микроэлектроники, полупроводниковых изделий (диодов, варикапов, транзисторов) и различных материалов (ферритов, диэлектриков и др.), научные исследования, контроль и управление технологическими процессами.
Особенности и преимущества
- Тест-сигнал на 8-ми заданных частотах в диапазоне от 100 Гц до 100 кГц
- Базовая погрешность 0.1%
- Тест-сигнал: 10 кГц … 100кГц
- Последовательная /параллельная схема замещения
- Одновременная индикация двух результатов измерения
- Измерение в абсолютных и относительных единицах, ∆-измерения
- Большой высококонтрастный ЖК-дисплей с подсветкой
- Интерфейс: RS-232, HANDLER
Общие данные
- Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
- Габаритные размеры: 320х140х360 мм
- Вес: 3.5 кг
Комплект поставки
- Измеритель иммитанса ПрофКиП Е7-20М
- 4-проводный измерительный кабель с 2 зажимами типа «крокодил»
- Испытательный стенд
- Кабель питания
