Описание и область применения
Б5-71 КИП – это лабораторный источник питания постоянного тока, построенный на современной элементной базе по инверторной схеме с линейным регулятором, имеющий в своей основе высокопроизводительный микроконтроллер.
Импульсные источники питания постоянного тока Б5-71КИП предназначены для воспроизведения выходного стабилизированного напряжения и силы тока с широкими пределами регулировки при использовании для целей:
- регулировки и наладка в производстве
- контроля качества, допускового контроля, испытаний
- поверки и метрологической калибровки
- технического обслуживание и ремонта (ТОиР)
- тестирование, зарядки и обслуживания электрохимических вторичных источников тока (аккумуляторов)
- питание гальванических ванн малого размера
- аналитической электрохимии
Источник питания может применяться при производстве и ремонте радиоэлектронной аппаратуры различного назначения, при научных и экспериментальных исследованиях в лабораторных и цеховых условиях. Также изделие можно использовать при проведении поверки измерительных приборов и иной аппаратуры. Б5-71КИП имеет возможность последовательного и параллельного включения с однотипными источниками.
Преимущества

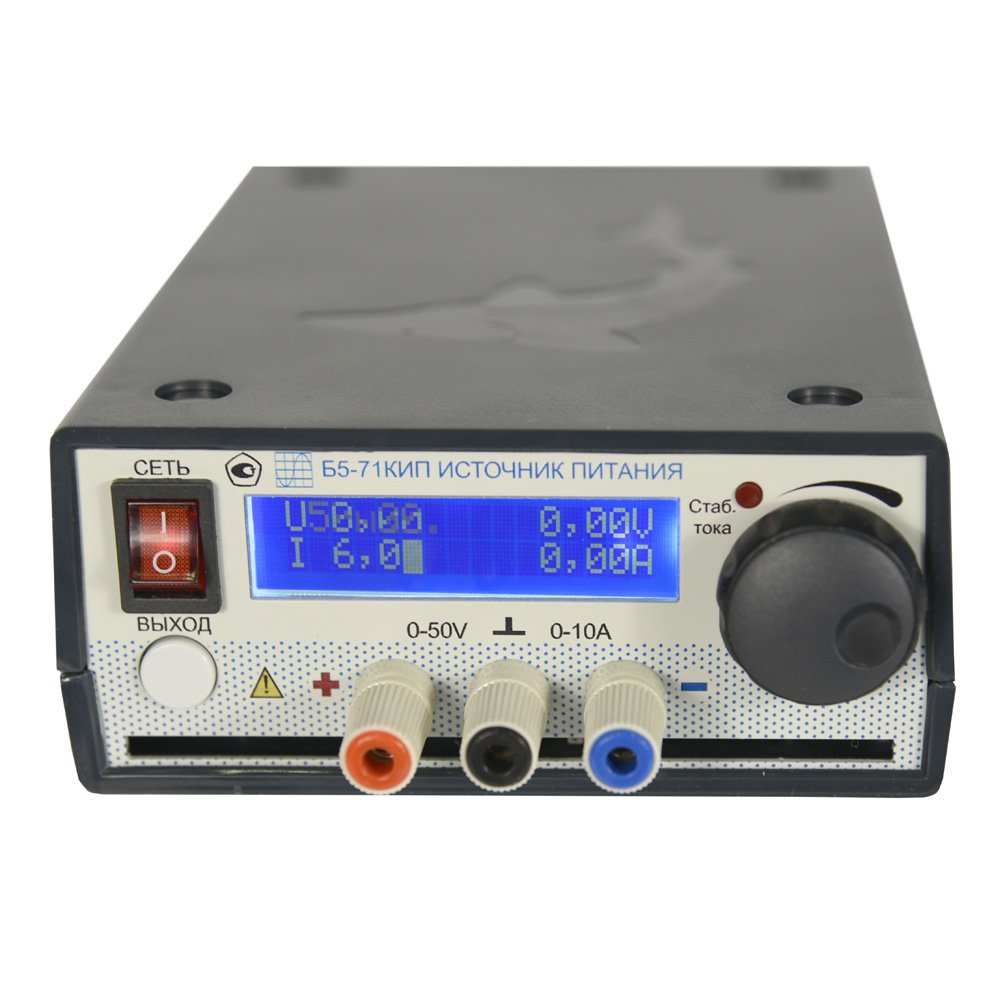

Ручное управление обеспечивается инкрементальным квадратурным энкодером с функцией нажатия. При изменении скорости вращения энкодера происходит изменение шага перестройки параметра, что позволяет минимальными действиями установить требуемые значения.
Через экранное меню дисплея доступны следующие настройки:
- предустановка для быстрого выбора параметров с возможностью правки пользователем
- установка ограничений по максимальному напряжению, силе тока и мощности
- управление интерфейсом, состоянием и скоростью соединения, и режимом ДУ
- управление отображением параметров в основном режиме отображения
- калибровка метрологических параметров (защищено паролем)
- сброс настроек до значений по-умолчанию

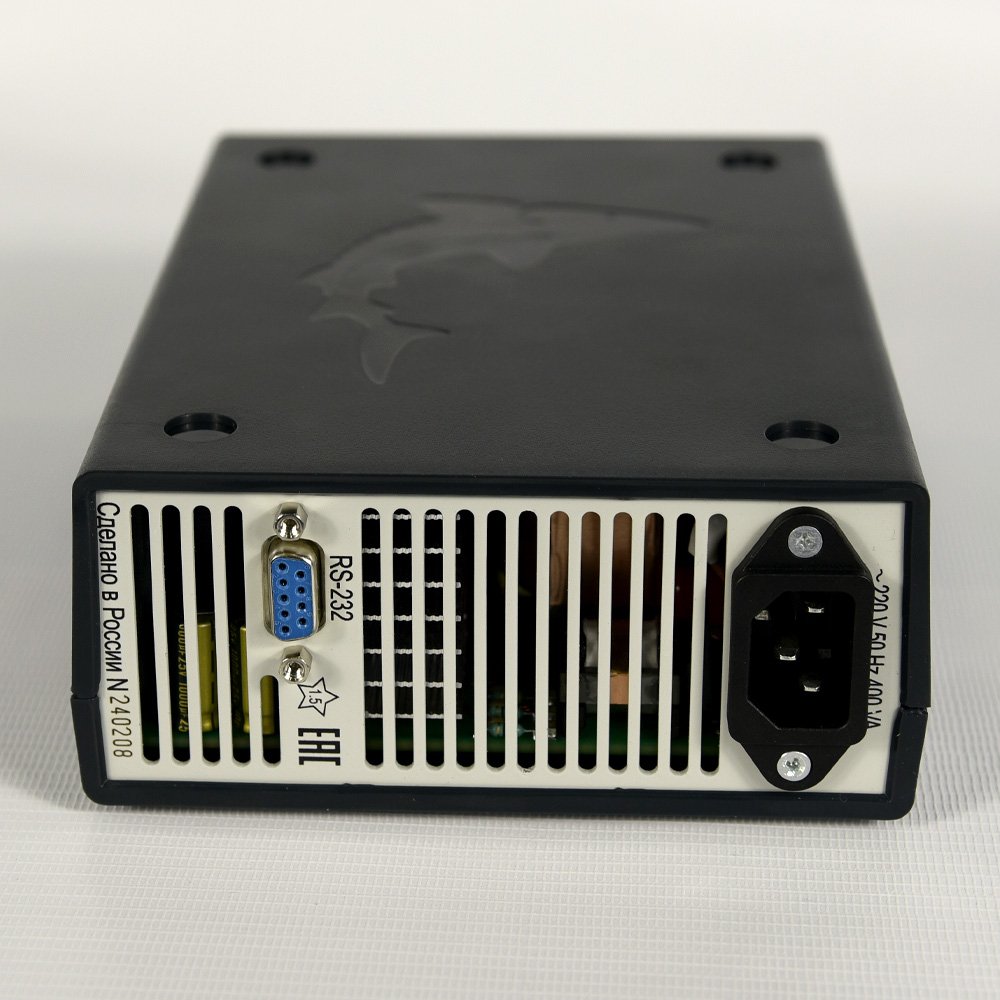

Кроме ручного управления доступно дистанционное управления посредством одного из опционально устанавливаемых интерфейсов USB, RS-232 по системе команд совместимой со стандартом SCPI. Что позволяет интегрировать источник питания в автоматизированную информационную систему (АИС).
В источнике питания при наличии опции RS-232 доступен режим ДУ, который позволяет выполнять дистанционное управление состоянием выхода, с помощью изменения состояния на конце проводной линии напряжением или значением сопротивления.
В источнике питания доступны для изменения отображения измеренных параметров в основном режиме, следующие варианты: напряжение и ток V/A (вольт / ампер), напряжение и мощность V/W (вольт / ватт), ток и мощность A/W (ампер / ватт), количество энергии и время Wh/h (ватт-часы / часы), электрический заряд и время Ah/h (ампер-часы / часы), электрический заряд и время C/s (кулон / секунда).
Источники питания Б5-71КИП имеют расширенную вольтамперную характеристику (ВАХ) функции выходного напряжения от силы выходного тока при ограничении максимальной мощности. Что позволяет при минимальных габаритах источника питания обеспечивать широкий диапазон выходных значений напряжения и силы тока.
Особенности
- Выходная мощность: 300 Вт
- Число выходов: 1 регулируемый канал
- Макс. разрешение (установка и измерение): 1 мВ / 1 мА (с опцией HR)
- Режимы стабилизации тока и напряжения
- Высококонтрастный ЖК-дисплей (опционально OLED дисплей): четыре параметра на экране одновременно, значение тока и напряжения, мощности, заряда
- Внутренняя память: 5 профилей настройки (Uуст/ Iуст)
- Программирование выходных параметров по интерфейсам: USB (опция), RS-232 (опция)
- Малые массогабаритные размеры (масса 1,1 кг)
Комплектация
- Источник питания постоянного тока Б5-71КИП
- Кабель питания сетевой ПВС-АП S22C13 3х0.75
- Ящик картонный (транспортная упаковка)
- Руководство по эксплуатации
Дополнительно:
- Опция «RS-232», «USB», «OLED», «HR», «PRO»
- Кабель интерфейсный DB9F-DB9M 1.8м (RS-232)
- Переходник USB AM-RS232 DB9(M)
- Кабель USB 2.0 Type-A - USB 2.0 Type-B
- Руководство по программированию
- Диск с ПО типа CD-R
