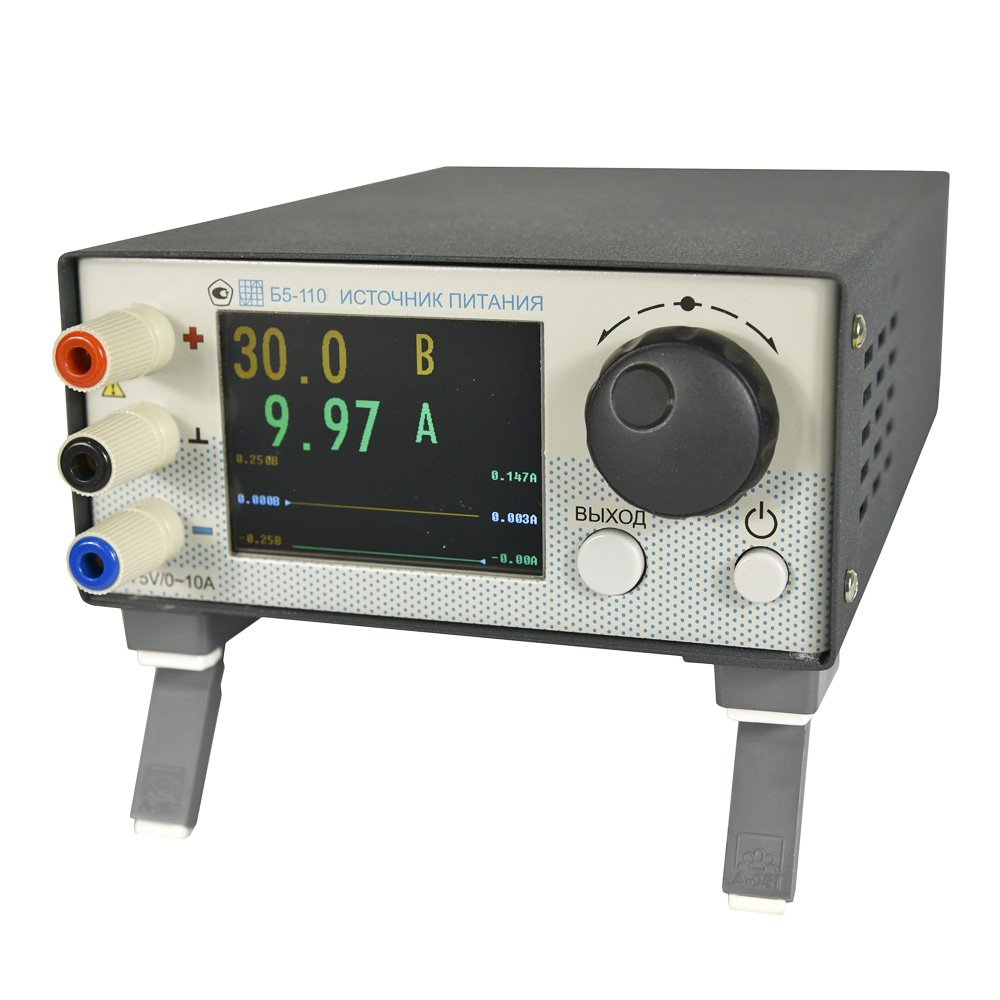

Источник питания постоянного тока Б5-110

Импульсный источник питания постоянного тока.
Выходное напряжение 0–40 В, выходной ток 0–20 А, выходная мощность 300 Вт.

Производитель

Поверка

Внесен в Госреестр СИ РБ. Поставляется с поверкой
Гарантия

24 месяца
Категория:
Описание

Описание и область применения

Импульсный источник питания постоянного тока Б5-110 предназначен для воспроизведения выходного стабилизированного напряжения и силы тока с широкими пределами регулировки при использовании для целей:

  • регулировки и наладка в производстве
  • контроля качества, допускового контроля, испытаний
  • поверки и метрологической калибровки
  • технического обслуживание и ремонта (ТОиР)
  • тестирование, зарядки и обслуживания электрохимических вторичных источников тока (аккумуляторов)
  • питание гальванических ванн малого размера;
  • аналитической электрохимии

Преимущества

Ручное управление обеспечивается инкрементальным квадратурным энкодером с функцией нажатия. При изменении скорости вращения энкодера происходит изменение шага перестройки параметра, что позволяет минимальными действиями установить требуемые значения.
Через экранное меню дисплея доступны следующие настройки:

  • предустановка для быстрого выбора параметров с возможностью правки пользователем
  • установка ограничений по максимальному напряжению, силе тока и мощности, управление состоянием выхода (вкл/выкл/авто)
  • настройка интерфейса LAN/ETHERNET, IEEE-488
  • калибровка метрологических параметров (защищено паролем)
  • сброс настроек до значений по умолчанию

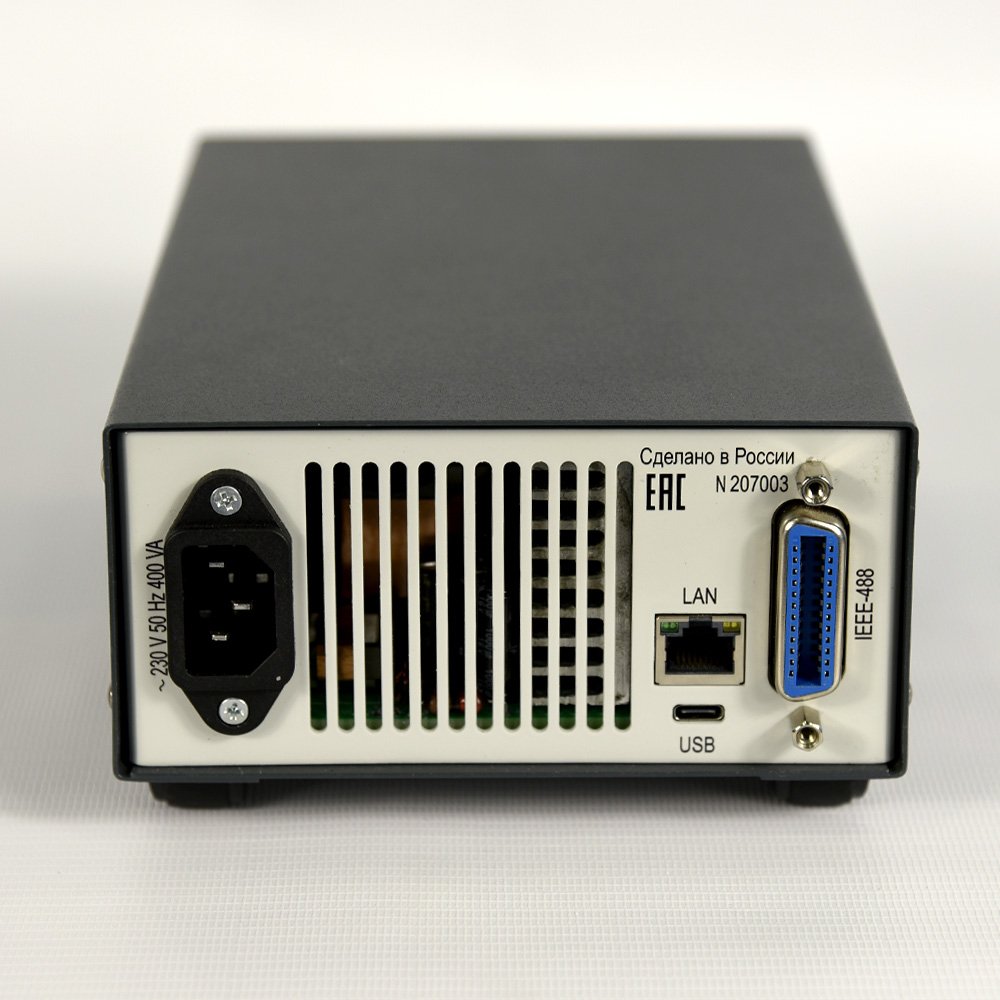

Кроме ручного управления доступно дистанционное управления посредством одного из интерфейсов: LAN/ETHERNET, USB, IEEE-488 по системе команд совместимой со стандартом SCPI версии 1999.0. Что позволяет интегрировать источник питания в автоматизированную информационную систему (АИС).

Источники питания имеют расширенную вольтамперную характеристику (ВАХ) функции выходного напряжения от силы выходного тока при ограничении максимальной мощности. Что позволяет при минимальных габаритах источника питания обеспечивать широкий диапазон выходных значений напряжения и силы тока.

Особенности

  • Выходная мощность: 300 Вт
  • Число выходов: 1 регулируемый канал
  • Макс. разрешение (установка и измерение): 1 мВ / 0,1 мА (в зависимости от модификации)
  • Режимы стабилизации тока и напряжения (Ст.Т/ Ст.Н)
  • Цветной ЖК-дисплей (диаг. 2,8 см): значение тока и напряжения, построение графика Uвых.
  • Внутренняя память: 8 профилей настройки (Uуст/ Iуст)
  • Программирование выходных параметров по интерфейсам: LAN/ETHERNET, USB, IEEE-488 (опция)
  • Управление состоянием выхода после включения питания: Авто, Вкл., Выкл.
  • Малые массогабаритные размеры (масса 1,8 кг)

Комплектация

  • Источник питания Б5-110
  • Шнур питания сетевой ПВС-АП S22C13 3х0.75 1.8м
  • Руководство по эксплуатации
  • Ящик картонный

Дополнительно:

  • Кабель интерфейсный IEEE488
  • Патч-корд U/UTP, RJ-45, кат. 5e
  • Кабель USB Type-C - USB Type-A
  • Руководство по программированию
  • Инструкция по калибровке
  • Методика поверки
  • Диск с ПО типа CD-R
Характеристики
Характеристика Значение
Установка выходных параметров Диапазон напряжения (Uвых) 0…40 В
Диапазон тока (Iвых) 0…20 А
Дискретность установки напряжения 1 мВ
Дискретность установки тока 1 мА
Погрешность установки напряжения ±0,05 % + 4 мВ
Погрешность измерения выходного напряжения ±0,1 % + 10 мВ
Погрешность установки силы тока ±0,1 % + 40 мА
Погрешность измерения силы тока ±0,1 % + 50 мА
Стабилизация напряжения Нестабильность от изм. сети ±0,01% + 0,4 мВ
Нестабильность от изм. силы тока в нагрузке ±10 мВ
Уровень пульсаций (с.к.з.) 0,8
Температурный коэффициент 0,01 %/°С (100 ppm)
Стабилизация тока Нестабильность от изм. сети ±0,01 % + 2 мА
Нестабильность от изм. напряжения на нагрузке ±0,01 % + 5 мА
Уровень пульсаций (с.к.з.) 2
Температурный коэффициент 0,01 %/°С (100 ppm)
Общие данные Внутренняя память 8 изменяемых ячеек для быстрой установки выходного напряжения и силы тока
Управление состоянием выхода Ручное - нажатие клавиши ВЫХОД
Автоматическое – через внешний интерфейс
Разрядность индикации установленных параметров 5 разрядов
Разрядность индикации измеренных параметров 4 разряда
Интерфейс LAN/ETHERNET, USB, IEEE-488 (опция) – команды SCPI-1999
Напряжение питания 230 В ±10 % 50 Гц (400 ВА)
Условия эксплуатации +5…+40 ºС, относ. влажность 80 %
Габаритные размеры 240 × 150 × 80 мм
Масса 1,8 кг
Документация
Руководство по эксплуатации
О производителе
Производственная компания «Контрольно-Измерительные Приборы» специализируется на производстве и ремонте измерительной техники. Компания занимается исследованиями в сфере метрологии с целью разработки и замещения импортных приборов на отечественном рынке, максимально используя отечественную элементную базу и наработки. Компания предлагает следующую продукцию собственного производства: Мегаомметры Источники питания постоянного тока Измерители поглощаемой мощности (ваттметры) Вся производимая продукция прошла сертификацию и внесена в Государственный реестр средств измерительных приборов.
