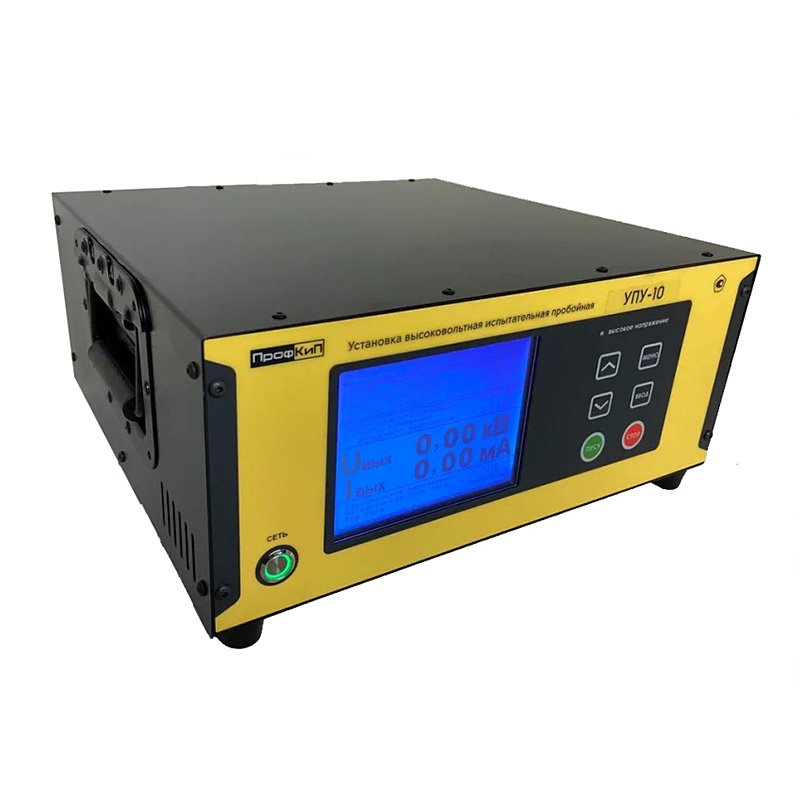

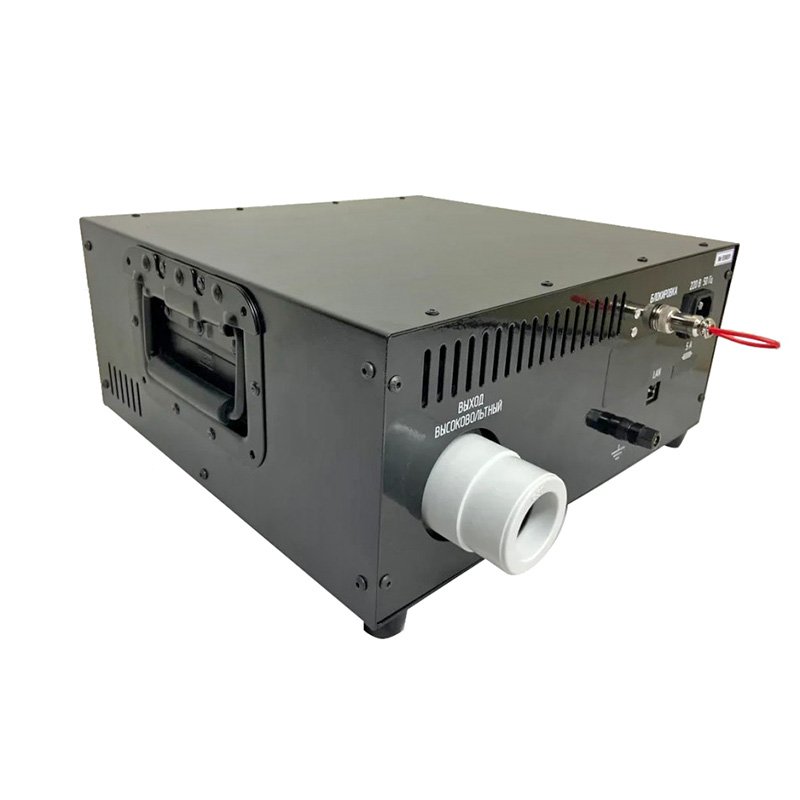

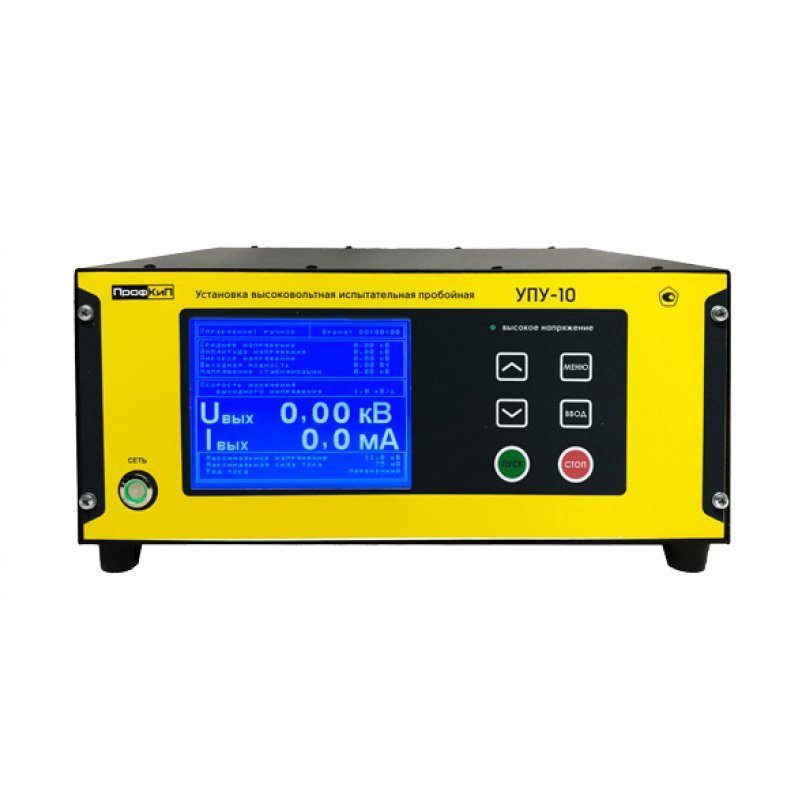

Установки высоковольтные испытательные пробойные УПУ

Предназначены для генерирования напряжения синусоидальной формы частотой 50 Гц, а также для измерения напряжения и силы токов при проведении испытаний и диагностировании изоляции.

Производитель

Поверка

Внесен в Госреестр СИ РФ. Поставляется с поверкой РФ
Гарантия

12 месяцев
Категория:
Описание

Назначение

Установка высоковольтная испытательная пробойная УПУ предназначена для генерирования напряжения постоянного и переменного тока синусоидальной формы частотой 50 Гц, а также для измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, изоляции электрооборудования, ограничителей перенапряжений, твердых диэлектриков, средств защиты и т.д.

Особенности

  • Высокая точность измерения напряжения и тока
  • Встроенное разрядное устройство
  • Переключение рода тока переменный /постоянный через меню
  • Автоматический и ручной режим работы, таймер
  • Звуковое предупреждение о включении высокого напряжения
  • Большой и четкий графический дисплей
  • Интуитивно понятный интерфейс управления
  • LAN порт для удаленного управления и автоматизации измерений (опция)
  • Удобные, надежные металлические ручки для переноски

Комплект поставки

  • Установка высоковольтная испытательная пробойная ПрофКиП (1 шт.)
  • Высоковольтный кабель (1 шт.)
  • Кабель сетевой (1 шт.)
  • Предохранитель (2 шт.)
  • Руководство по эксплуатации (1 шт.)
Характеристики
Параметры УПУ‑1 УПУ‑5 УПУ‑6 УПУ‑10 УПУ‑15 УПУ‑21 УПУ‑22 УПУ‑24 УПУ‑200 УПУ‑300 УПУ‑500
Диапазон измерения напряжения переменного тока промышленной частоты 1 5 6 10 15 10 10 20 11 11 11
Диапазон измерения напряжения постоянного тока, Кв 1 5 6 10 11 10 10 10 11 11 11
Диапазон измерения силы переменного тока, мА 600 150 150 20 50 100 100 20 200 300 450
Диапазон измерения силы постоянного тока, мА 200 20 20 10 10 15 30 5 50 50 50
Потребляемая мощность Вт (не более) 1000 1000 1000 500 1000 1200 1800 1000 3500 4200 6500
Максимальная выходная мощность в нагрузку, Вт 500 500 500 240 450 500 1000 400 2000 3000 4500
Пределы допускаемой относительной погрешности измерения напряжения переменного тока промышленной частоты ±(1,0+0,1·(uпред./u-1))
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока ±(1,0+0,1·(uпред./u-1))
Пределы допускаемой относительной основной погрешности измерения силы переменного тока промышленной частоты ±(1,0+0,1·(iпред./i-1))
Пределы допускаемой относительной основной погрешности измерения силы постоянного тока ±(1,0+0,1·(iпред./i-1))
U – измеренное значение напряжения, кВ
Uпред. – верхний предел диапазона измерений напряжения, кВ
I – измеренное значение силы тока, мА
Iпред. – верхний предел диапазона измерений силы тока, мА

Программируемое время испытания, мин 1 м … 59 м
Программируемое время испытания, час 0 ч … 24 ч
Отключение высокого напряжения по окончании испытания ручное /автоматическое
Снятие заряда с емкостной нагрузки встроенное
Регулировка выходного испытательного напряжения ручной/автоматический
Полярность выходного напряжения постоянного тока отрицательная (по спец. заказу возможно изготовление установки с положительной полярностью)
Максимальное время работы не более 8ч – при загрузке не более 20%
не более 1ч – при загрузке 100% (с последующим отключением высокого напряжения на 1ч)
Возможность подключения внешнего контакта блокировки подачи высокого напряжения
Подключение внешней лампы индикации (230 в, 2 а) наличия высокого напряжения
Общие данные
Напряжение сети 220 ± 22В; частота 50Гц.

Модель габаритные размеры (не более) мм вес (не более) кг
УПУ-1 165х365х340 20
УПУ-5 165х365х340 27
УПУ-6 165х365х340 27
УПУ-10 165х365х340 25
УПУ-15 165х365х340 27
УПУ-21 165х365х340 27
УПУ-22 блок индикации: 165х365х340
высоковольтный блок: 335х330х325		 блок индикации: 14
высоковольтный блок: 40
УПУ-24 165х365х340 27
УПУ-200 блок индикации: 165х365х340
высоковольтный блок: 380х375х330		 блок индикации: 14
высоковольтный блок: 49
УПУ-300 блок индикации: 165х365х340
высоковольтный блок: 425х400х395		 блок индикации: 14
высоковольтный блок: 65
УПУ-500 блок индикации: 165х365х340
высоковольтный блок: 455х440х425		 блок индикации: 14
высоковольтный блок: 78
