СОНЭЛ (Россия)

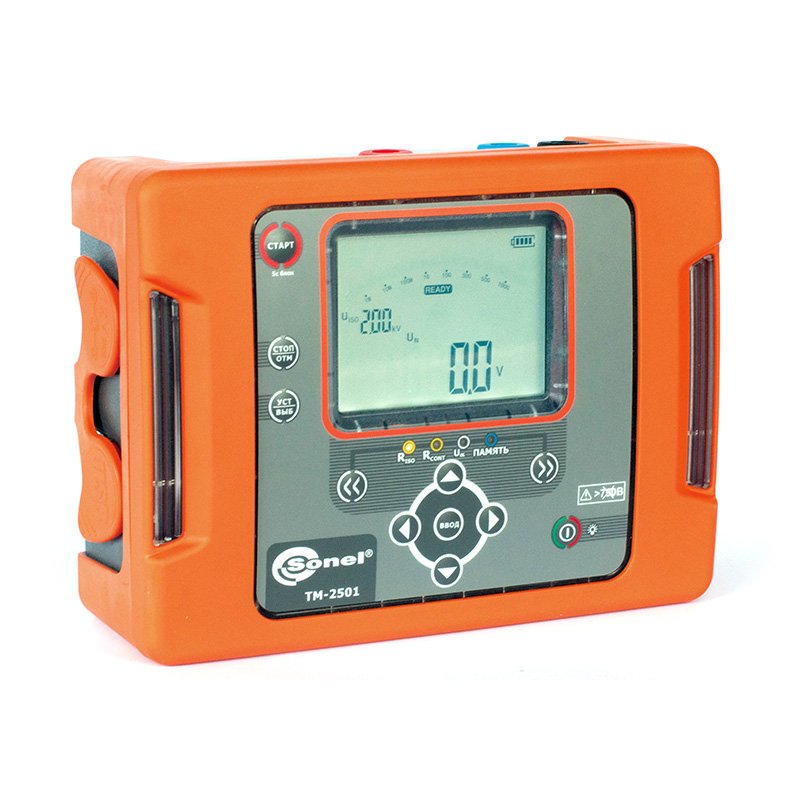

Измеритель параметров электроизоляции TM-2501

Цифровой мегомметр для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей и др.
Максимальное измерительное напряжение — 2500 В постоянного тока, диапазон измеряемого сопротивления — до 1000 ГОм.

Производитель

Гарантия

36 месяцев
Категория:
Описание

Назначение

TM-2501 — цифровой мегомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 2500 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 1000 ГОм. Установка трех интервалов времени позволяет автоматически рассчитывать коэффициенты абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки.

Прибор позволяет измерять сопротивление соединений заземлителей с заземляемыми элементами и сопротивление проводников уравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Отличительной особенностью TM-2501 является возможность работы при использования внешнего источника питания: либо сеть 220 В, либо автомобильная сеть 12 В, либо внешний аккумулятор с выходным напряжением 12 В. При этом измеритель оснащен встроенным аккумулятором NiMH 9,6 В, 2 А×ч, что позволяет работать автономно.

Особенности

  • Измерительное напряжение до 2500 В: установка произвольной величины 100...2500 В с шагом 100 В;
  • Измерение сопротивления изоляции до 1000 ГОм (1 ТОм);
  • Вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени;
  • Индикация измеряемого сопротивления и тока утечки;
  • Автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
  • Измерение сопротивления контактов и защитных проводников Rcont током 200 мА с разрешением 0,01 Ом (металлосвязь);
  • Измерение напряжения переменного и постоянного тока до 750В;
  • Работа прибора от внутреннего аккумулятора, сети 220В, автомобильной сети 12В ("прикуривателя") или внешнего аккумулятора;
  • Сохранение результатов измерений в память и передача данных на ПК;
  • Совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0;
  • Рабочий диапазон температур от -20°C до +50°C.

Комплектация

  • Зажим «Крокодил» изолированный голубой К09 11 кВ
  • Зажим «Крокодил» изолированный красный К09 11 кВ
  • Зажим «Крокодил» изолированный черный К09 11 кВ
  • Зарядное устройство для аккумуляторов Z7
  • Зонд острый с разъемом «банан» красный 5кВ
  • Зонд острый с разъемом «банан» черный 5кВ
  • Кабель последовательного интерфейса USB
  • Кабель сетевой
  • Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой
  • Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный
  • Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный
  • Футляр M8
Характеристики
Диапазон Разрешение Основная погрешность
Измерение напряжения переменного и постоянного тока (True RMS)
0,0...750 В 1 В ±(3% и. в. + 2 е. м. р.)
Диапазон частоты: 45...65 Гц
Измерение сопротивления изоляции
Диапазон измерения согласно IEC 61557-2: RISOmin=UISOnom/IISOnom...1,000 ТОм (IISOnom=1 мА)
0,0...999,9 кОм 0,1 кОм ±(3% и. в. + 20 е. м. р.)
1,000...9,999 МОм 0,001 МОм
10,00...99,99 МОм 0,01 МОм
100,0...999,9 МОм 0,1 МОм
1,000...9,999 ГОм 0,001 ГОм
10,00...99,99 ГОм 0,01 ГОм
100,0...999,9 ГОм 0,1 ГОм
Превышение диапазона сигнализируется отображением >xxxx ГОм (где xxxx - это предельное значение для выбранного диапазона).
Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения приведены в таблице ниже. Для других напряжений пределы диапазона можно рассчитать по формуле, приведенной ниже.
до 100 В 50 ГОм -
200...400 В 100 ГОм -
500...900 В 250 ГОм -
1000...2400 В 500 ГОм -
2500 В 1000 ГОм -
Низковольтное измерение сопротивления.
 Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА.
Диапазон измерения согласно IEC 61557-4: 0,10...999 Ом.
0,00...19,99 Ом 0,01 Ом ±(2% и.в. + 3 е.м.р.)
20,0...199,9 Ом 0,1 Ом
200...999 Ом 1 Ом ±(4% и.в. + 3 е.м.р.)
  • Напряжение на разомкнутых измерительных проводниках: 4…24 В;
  • Выходной ток при R<2 Ом: мин. 200 мA;
  • Компенсация сопротивления измерительных проводников;
  • Измерение двунаправленным током.
Дополнительные технические характеристики
Параметр Значение
Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности IV 600В (III 1000В) по PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529 IP65
Питание измерителя пакет аккумуляторов SONEL NiMH 9,6В, 2 А×ч
Габаритные размеры 200×150×75 мм
Масса измерителя 0,9 кг
Температура хранения –20...+60° C
Рабочая температура -20...+50° C
Память результатов измерений 990 ячеек, 11880 результатов
Интерфейс USB
