СОНЭЛ (Россия)

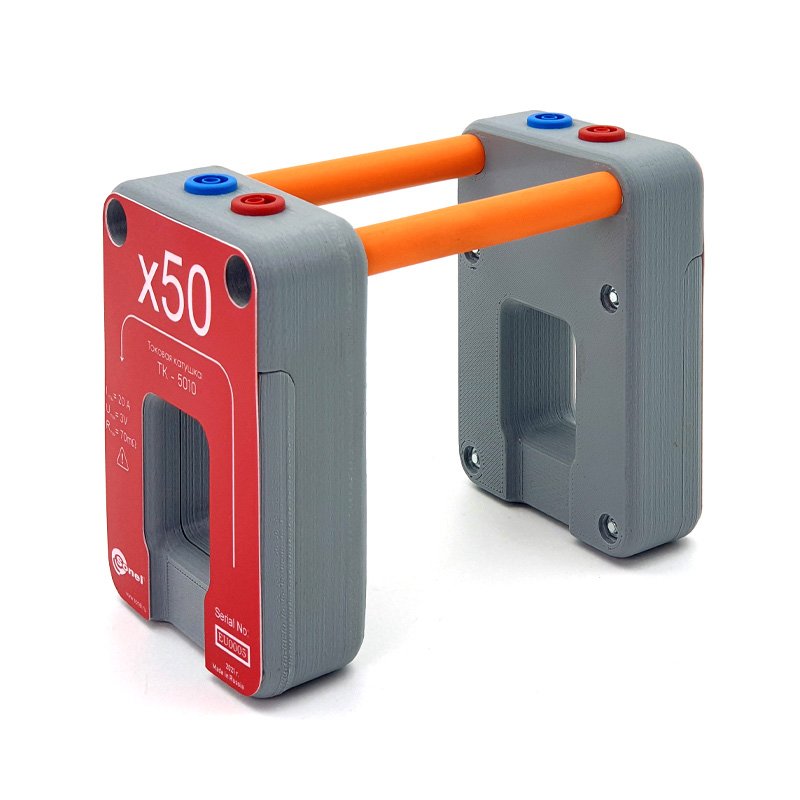

Токовая катушка для калибровки и поверки электроизмерительных клещей ТК-5010

Предназначена для преобразований среднеквадратических значений силы переменного тока, а также значений силы постоянного тока с заданным коэффициентом трансформации.

Производитель

Гарантия

12 месяцев
Категория:
Описание

Токовые катушки ТК-5010 предназначены для преобразований среднеквадратических значений силы переменного тока, а также значений силы постоянного тока с заданным коэффициентом трансформации.

Устройство и принцип работы

Принцип действия катушек основан на создании магнитного поля при протекании тока через витки контура катушек.

Катушки состоят из двух независимых контуров с обмотками с коэффициентами трансформации силы постоянного и переменного тока KТТ, равными 50 и 10. Контуры расположены в раздельных пластиковых корпусах, соединенных между собой. На верхней части корпусов расположены контактные разъемы обмоток контуров.

Функциональные возможности

  • коэффициент трансформации тока: 10 и 50
  • максимальный ток: 20 А
  • предел допускаемой погрешности: ± 0,5%

Комплектация

  • Токовая катушка ТК-5010
  • Руководство по эксплуатации/Паспорт
Характеристики
Параметры Значения
Номинальные значения коэффициентов трансформации силы переменного и постоянного тока Ктт 10; 50
Диапазон преобразований силы постоянного тока, А от 0,1 до 20
Диапазон преобразований среднеквадратических значений силы переменного тока частотой от 40 до 400 Гц, А от 0,1 до 20
Пределы допускаемой относительной погрешности преобразований среднеквадратических значений силы переменного тока частотой от 40 до 400 Гц и силы постоянного тока, % ±0,5

Условия окружающей среды и другие технические данные

Максимальное значение напряжения постоянного тока, В 3
Максимальное среднеквадратическое значение напряжения переменного тока, В 3
Входное сопротивление, мОм 150
Контур с коэффициентом трансформации х10:
- диаметр обхвата токовыми клещами, мм, не менее
- ширина (зев клещей)
34
23
Контур с коэффициентом трансформации х50:
- диаметр обхвата токовыми клещами, мм, не менее
- ширина (зев клещей)
39
30
Габаритные размеры (длина × ширина × высота), мм, не более 160 × 90 × 125
Масса, кг, не более 1
Рабочие условия измерений:
температура окружающей среды, °С
относительная влажность, %
от 10 до 30
от 30 до 80
Максимальное время работы при протекании тока, мин, не более:
при значениях силы тока не более 10 А
при значениях силы тока не более 20 А (с последующим охлаждением в течение 10 минут)
Непрерывно
2
Средний срок службы, лет 15
Документация
Руководство по эксплуатации
