СОНЭЛ (Россия)

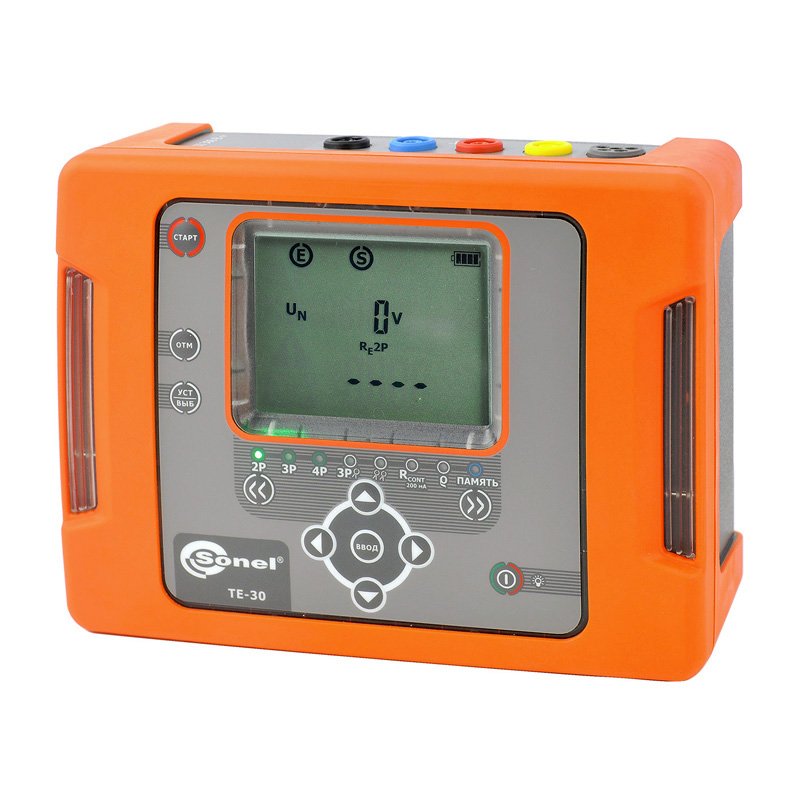

Измеритель параметров заземляющих устройств TE-30

Многофункциональный измеритель параметров заземляющих устройств и молниезащит. Позволяет измерять как классическими методами (3-х, 4-х полюсная схема), так и бесконтактным (метод двух клещей).

Производитель

Гарантия

36 месяцев
Категория:
Описание

Назначение

TE-30 - портативный измеритель параметров заземляющих устройств, произведенный в России. Прибор позволяет измерять параметры ЗУ как классическими методами (3-х или 4-х полюсная схема), так и бесконтактным (метод двух клещей), что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов.

Измеритель TE-30 произведен в России и адаптирован под суровые климатические условия: от -20°C до +50°C. В случае разрядки аккумуляторной батареи, измеритель можно зарядить от автомобильного прикуривателя (внешнего аккумулятора 12 В) или проводить измерения просто подключившись к сети 220-230 В.

Особенности

  • Измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
  • Измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
  • Измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
  • Измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей);
  • Измерение сопротивления заземляющих устройств методом двух клещей;
  • Измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
  • Высокая помехоустойчивость;
  • Работа прибора от внутреннего аккумулятора, сети 220В, автомобильной сети 12В ("прикуривателя") или внешнего аккумулятора;
  • Сохранение результатов измерений в память и передача данных на ПК;
  • Совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0;
  • Рабочий диапазон температур от -20°C до +50°C.

Комплектация

  • Зажим «Крокодил» изолированный черный K01
  • Зарядное устройство для аккумуляторов Z7
  • Зонд измерительный для забивки в грунт 30 см
  • Зонд острый с разъёмом «банан» красный
  • Кабель последовательного интерфейса USB
  • Кабель сетевой
  • Провод измерительный 1,2 м с разъемами «банан» красный
  • Провод измерительный 2,2 м с разъемами «банан» черный
  • Провод измерительный 25 м на катушке с разъемами «банан» красный
  • Провод измерительный 50 м на катушке с разъемами «банан» желтый
  • Футляр L10
Характеристики
Диапазон Разрешение Погрешность основная
Измерение напряжении помех UN (RMS)
Частота fN 45…65 Гц
Частота измерения – минимум 2 измерения в секунду
0...100 В 1 В ± (10% и. в. + 1 е. м. р.)
Измерение сопротивления заземления (2-х проводный метод)
0…19,99 Ом 0,01 Ом ± (3% и. в. + 3 е. м. р.)
20,0…199,9 Ом 0,1 Ом
200…1999 Ом 1 Ом ±5%
2000…9999 Ом 1 Ом ±8%
Измерение сопротивления заземления (3-х и 4-х проводный метод)
Измерительный диапазон по ГОСТ IEC 61557-5-2013: 0,53 Ом…9999 Ом для Un=50 В
0,00...19,99 Ом 0,01 Ом ± (3% и. в. + 3 е. м. р.)
20,0...199,9 Ом 0,1 Ом
200...1999 Ом 1 Ом ± 5% и.в.
2000...9999 Ом 1 Ом ± 8% и.в.
Измерение сопротивления многоэлементных заземлений с помощью клещей (3-х проводный метод с токовыми клещами)
0,00...19,99 Ом 0,01 Ом ± (3% и. в. + 3 е. м. р.)
20,0...199,9 Ом 0,1 Ом
200...1999 Ом 1 Ом ± 5% и.в.
2000...9999 Ом 1 Ом ± 8% и.в.
Измерение сопротивления многоэлементных заземлений с помощью двух клещей
0,00...19,99 Ом 0,01 Ом ± (10% и. в. + 8 е. м. р.)
20,0...99,9 Ом 0,1 Ом ± (20% и. в. + 3 е. м. р.)
Измерение удельного сопротивления грунта
Измерение согласно методу Веннера, ρ = 2πLRE
0,00...9,99 Ом∙м 0,01 Ом∙м Зависит от основной погрешности RE при измерении методом 4p, но не менее ±1 е.м.р.
10,0…99,9 Ом∙м 0,1 Ом∙м
100...999 Ом∙м 1 Ом∙м
1,00…9,99 кОм∙м 0,01 кОм∙м
10,0…99,9 кОм∙м 0,1 кОм∙м
100…999 кОм∙м 1 кОм∙м
Расстояние между измерительными зондами (L): 1...50м
Измерение сопротивления измерительных зондов
0...999 Ом 1 Ом ±5%(RE+RH+RS)+8 е.м.р.
1,00...9,99 кОм 1 кОм
10,0...19,9 кОм 0,1 кОм
Параметр Значение
Общие технические характеристики
Класс изоляции двойная, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013
Категория безопасности III 300 В согласно ГОСТ IEC 61010-1-2014
Степень защиты корпуса ГОСТ 14254-2015 IP65
Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения 24 В
Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) 3A RMS
Частота измерительного тока 125 Гц для сети 50 Гц, 150 Гц для сети 60 Гц
Измерительное напряжение и ток для 2p U<24 В RMS, I≥200 мA для R≤60 Ом
Измерительное напряжение для 3p, 4p 25 или 50 В
Измерительный ток 3p, 4p 20 мA
Максимальное сопротивление измерительных зондов 20 кОм
Индикация тока помех (клещи) ≤0,5 мA
Питание измерителя пакет аккумуляторов типа SONEL NiMH 9,6 В 2 А∙ч, внешний аккумулятор 12 В, сеть 220-230 В 50 Гц
Количество измерений сопротивления R 2p >1100 (1 Ом, 2 измерения в минуту)
Количество измерений RE >800 (RE=10 Ом, RH=RS=100 Ом, 2 измерения в минуту)
Длительность измерения сопротивления для метода 2p <4 секунд
Длительность измерения для остальных методов <8 секунд
Габаритные размеры 200 x 150 x 74 мм
Масса измерителя приблизительно 1,2 кг
Рабочая температура -20...+50°C
Температура зарядки аккумуляторов +10...+40°C
Документация
Руководство по эксплуатации
