СОНЭЛ (Россия)

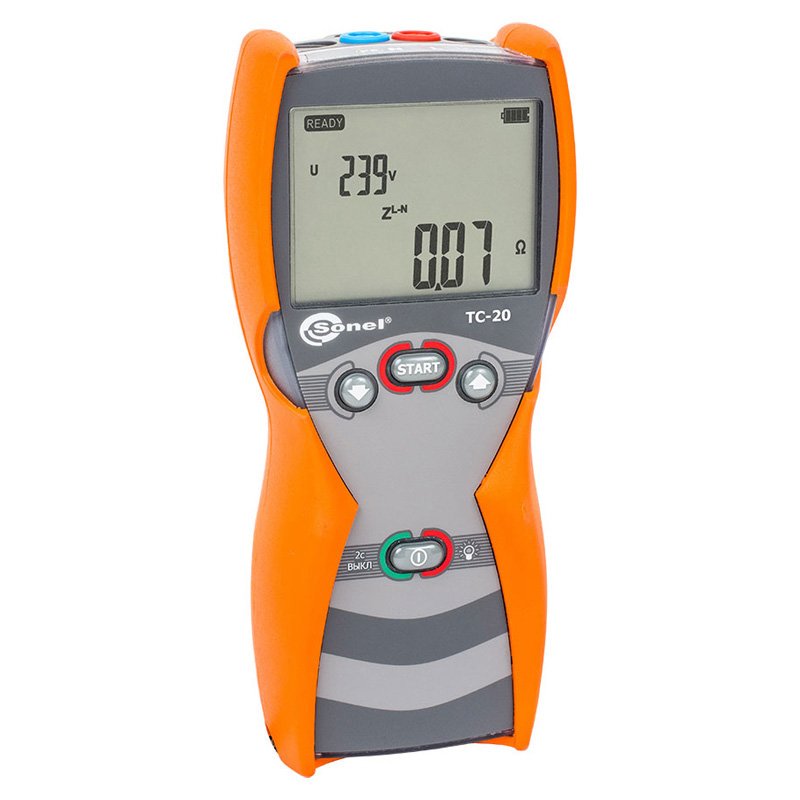

Измеритель параметров петли короткого замыкания TC-20

Предназначен для проверки согласования параметров цепи «фаза — нуль» с характеристиками аппаратов защиты и проверки непрерывности защитных проводников.

Производитель

Гарантия

36 месяцев
Категория:
Описание

Особенности

  • Измерение действующего значения фазного и междуфазного напряжения переменного тока частотой 45 - 65 Гц;
  • Измерение в сетях с номинальным напряжением 220/380 В, 230/400 В, 240/415 В;
  • Измерение полного сопротивления цепи «фаза — нуль рабочий», «фаза — нуль защитный», «фаза — фаза» без отключения источника питания;
  • Расчёт ожидаемого тока короткого замыкания;
  • Оценку сопротивления заземляющих устройств.

Для выполнения вышеуказанных задач измеритель имеет:

  • Возможность выбора Пользователем номинального напряжения 220/380 В, 230/400 В или 240/415 В;
  • Функцию автоматического вычисления ожидаемого тока короткого замыкания на основании измеренного полного сопротивления петли и номинального напряжения электроустановки;
  • Функцию автоматического определения номинального фазного или междуфазного напряжения при вычислении ожидаемого тока короткого замыкания;
  • Функцию автоматического выбора диапазона измерения;
  • Возможность изменения длины измерительных проводов без необходимости калибровки прибора;
  • Функцию автоматической компенсации сопротивления измерительных проводов;
  • Сохранение последнего результата измерения;
  • Защиту от перегрева (индикатор высокой температуры);
  • Контроль заряда элементов питания в режиме реального времени;
  • Подсветку дисплея;
  • Автоматическое выключение неиспользуемого прибора через заданный интервал времени (300 с, 600 с, 900 с) - экономия энергии элементов питания (AUTO-OFF).

Назначение

Измеритель параметров петли короткого замыкания ТС-20 предназначен в первую очередь для проверки согласования параметров цепи "фаза - нуль" с характеристиками аппаратов защиты и проверки непрерывности защитных проводников.

Прибор внесён в Государственный реестр средств измерений и поставляется с поверкой. Результаты измерений могут быть отражены в Протоколах сертификационных, приёмо-сдаточных и периодических испытаний в электроустановках.

Измеритель ТС-20 применяется также при наладке и эксплуатационном контроле состояния сетей электропитания жилых домов, офисов и производственных объектов.

Прибор может быть эффективно использован:

  • Электросетевыми компаниями (при техническом обслуживании электроустановок);
  • Службами эксплуатации электрических сетей в нефтегазодобывающих компаниях, в управляющих компаниях ЖКХ, на промышленных предприятиях;
  • Строительными и монтажными организациями, при производстве электромонтажных работ;
  • Организациями надзора и контроля в электрических сетях и электроустановках потребителей;
  • Электроизмерительными лабораториями.

Результаты измерений помогут решить следующие вопросы:

  • Какое значение ожидаемого тока короткого замыкания использовать при выборе аппарата защиты от сверхтоков?
  • Правильно ли выбраны номинал и время-токовая характеристика существующего автоматического выключателя или плавкого предохранителя?
  • Какой характер исследуемой цепи -- емкостной или индуктивный?
  • Есть ли ошибки электромонтажа?

Комплектация

  • Зажим «Крокодил» изолированный красный K02
  • Зонд острый с разъёмом «банан» голубой
  • Зонд острый с разъёмом «банан» красный
  • Крепеж «Свободные руки»
  • Провод измерительный 1,2 м с разъемами «банан» голубой
  • Провод измерительный 1,2 м с разъемами «банан» красный
  • Ремень для переноски прибора M1
  • Футляр M13
Характеристики
Измерение напряжения переменного тока
Диапазон Разрешение Основная погрешность
0...440 В 1 В ±(2% и.в. + 3 е.м.р.)
Измерение параметров петли короткого замыкания ZL-PE, ZL-N, ZL-L
Измерительный провод Диапазон измерения Zs
1,2 м 0,24...200 Ом
5 м 0,26...200 Ом
10 м 0,28...200 Ом
20 м 0,35...200 Ом
Погрешность измерения ZS
Диапазон Разрешение Основная погрешность
0,00...19,99 Ом 0,01 Ом ±(2,5% и.в. + 5 е.м.р.)
20,0...99,9 Ом 0,1 Ом ±(2,5% и.в. + 3 е.м.р.)
100...200 Ом 1 Ом ±(3% и.в. + 3 е.м.р.)
Параметр Значение
Номинальные рабочие напряжения UnL-N/UnL-L 220/380 В, 230/400 В, 240/415 В
Диапазон рабочего напряжения 198…264 В (для ZL-PE и ZL-N) и 342…440 В (для ZL-L)
Номинальная частота сети fn 50 Гц, 60 Гц
Диапазон рабочих частот 45…65 Гц
Максимальный ток измерения 15,3 A для 230 В (10 мс) и 26,7 A для 400 В (10 мс)
Диапазон Разрешение Основная погрешность
0,00..19,99 Ом 0,01 Ом ±(5% и.в. + 5 е.м.р.)
Ток короткого замыкания петли IK
Диапазон Разрешение Основная погрешность
1,15…9,99 A 0,01 A Рассчитывается на основе погрешности полного сопротивления петли короткого замыкания ZS
10,0...99,9 A 0,1 A
100...999 A 1 A
1,00...9,99 кA 0,01 кA
10,0…40,0 кA 0,1 кA
Дополнительные технические данные
Класс изоляции двойная, согласно ГОСТ Р 51350-99, EN 61010-1 и IEC 61557
Категория безопасности монтажа измерителя CAT III 300 В
Степень защиты корпуса измерителя в соответствии с EN 60529 IP67
Изделие соответствует требованиям по электромагнитной совместимости стандартам ГОСТ Р 51522.1-2011
Изделие соответствует требованиям по электромагнитной совместимости Техническому Регламенту Таможенного Союза ТР ТС 020/2011
Питание измерителя 4 алкалиновых элемента 1,5 В AA LR6 или 4 аккумулятора NiMH AA
Габаритные размеры измерителя (длина х ширина х глубина) 220×98×58 мм
Масса прибора с комплектом батареек примерно 509 г
Рабочая температура –20...+50 °C
Температура хранения -20...+70 °C
Температура при калибровке +23 ± 2 °C
Влажность при калибровке 40...60%
Влажность при эксплуатации 20...80%
Высота над уровнем моря до 2000 м
Время до автоматического выключения Auto-OFF на выбор 300, 600 или 900 секунд
Количество измерений Zs на аккумуляторах >5000 (2 измерения в минуту)
Дисплей сегментный ЖКИ
