СОНЭЛ (Россия)

Меры электрического сопротивления однозначные серии МЭСО

Предназначены для воспроизведения электрического сопротивления постоянному току.
Допустимые номиналы выбираются из диапазона от 5 ТОм до 40 ТОм, с шагом 0,5 ТОм.

Производитель

Поверка

Внесен в Госреестр СИ РБ. Поставляется с поверкой
Гарантия

36 месяцев
Категория:
Описание

Принцип действия мер заключается в воспроизведении значения электрического сопротивления постоянному току с помощью резистивного элемента.

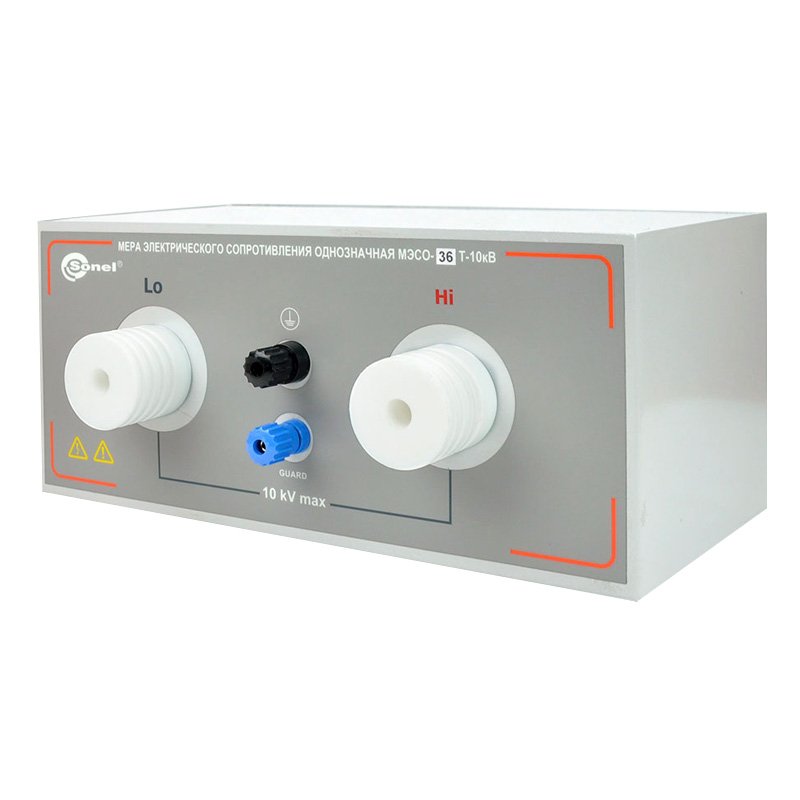

Меры представляют собой настольные лабораторные приборы, конструктивно выполненные в металлическом корпусе, внутри которого размещен защитный экран. В корпусе смонтированы резисторы, позволяющие воспроизводить электрическое сопротивление в соответствии с номиналом, маркированном на мере. На лицевой панели мер расположены разъемы для подключения измерителей электрического сопротивления.

Маркировка наименования модификаций мер имеет вид:

«МЭСО-xТ-10 кВ»,

где x – целевой номинал электрического сопротивления, выраженный в ТОм.

Допустимые номиналы выбираются из диапазона от 5 ТОм до 40 ТОм, с шагом 0,5 ТОм. Действительное номинальное значение электрического сопротивления, воспроизводимого мерой, определяется в процессе приемо-сдаточных испытаний. Установленное значение маркируется на шильдике меры.

Комплектация

  • Мера электрического сопротивления однозначная МЭСО в выбранном исполнении
  • Руководство по эксплуатации
  • Паспорт
  • Методика поверки
  • Свидетельство о первичной поверке
Характеристики

Технические характеристики мер электрического сопротивления однозначных МЭСО при воспроизведении электрического сопротивления постоянному току

Модификации мер Номинальное значение воспроизводимого электрического сопротивления постоянному току Rном, ТОм Пределы допускаемой абсолютной погрешности воспроизведений электрического сопротивления постоянному току, ТОм Температурный коэффициент электрического сопротивления, млн-1 /ºС
МЭСО-5Т-10кВ 5 ТОм ± 0,015·Rвоспр 500
МЭСО-5,5Т-10кВ 5,5 ТОм ± 0,015·Rвоспр 500
МЭСО-6Т-10кВ 6 ТОм ± 0,015·Rвоспр 500
МЭСО-6,5Т-10кВ 6,5 ТОм ± 0,015·Rвоспр 500
МЭСО-7Т-10кВ 7 ТОм ± 0,015·Rвоспр 500
МЭСО-7,5Т-10кВ 7,5 ТОм ± 0,015·Rвоспр 500
МЭСО-8Т-10кВ 8 ТОм ± 0,015·Rвоспр 500
МЭСО-8,5Т-10кВ 8,5 ТОм ± 0,015·Rвоспр 500
МЭСО-9Т-10кВ 9 ТОм ± 0,015·Rвоспр 500
МЭСО-9,5Т-10кВ 9,5 ТОм ± 0,015·Rвоспр 500
МЭСО-10Т-10кВ 10 ТОм ± 0,015·Rвоспр 500
МЭСО-10,5Т-10кВ 10,5 ТОм ± 0,015·Rвоспр 500
МЭСО-11Т-10кВ 11 ТОм ± 0,015·Rвоспр 500
МЭСО-11,5Т-10кВ 11,5 ТОм ± 0,015·Rвоспр 500
МЭСО-12Т-10кВ 12 ТОм ± 0,015·Rвоспр 500
МЭСО-12,5Т-10кВ 12,5 ТОм ± 0,015·Rвоспр 500
МЭСО-13Т-10кВ 13 ТОм ± 0,015·Rвоспр 500
МЭСО-13,5Т-10кВ 13,5 ТОм ± 0,015·Rвоспр 500
МЭСО-14Т-10кВ 14 ТОм ± 0,015·Rвоспр 500
МЭСО-14,5Т-10кВ 14,5 ТОм ± 0,015·Rвоспр 500
МЭСО-15Т-10кВ 15 ТОм ± 0,015·Rвоспр 500
МЭСО-15,5Т-10кВ 15,5 ТОм ± 0,015·Rвоспр 500
МЭСО-16Т-10кВ 16 ТОм ± 0,015·Rвоспр 500
МЭСО-16,5Т-10кВ 16,5 ТОм ± 0,015·Rвоспр 500
МЭСО-17Т-10кВ 17 ТОм ± 0,015·Rвоспр 500
МЭСО-17,5Т-10кВ 17,5 ТОм ± 0,015·Rвоспр 500
МЭСО-18Т-10кВ 18 ТОм ± 0,015·Rвоспр 500
МЭСО-18,5Т-10кВ 18,5 ТОм ± 0,015·Rвоспр 500
МЭСО-19Т-10кВ 19 ТОм ± 0,015·Rвоспр 500
МЭСО-19,5Т-10кВ 19,5 ТОм ± 0,015·Rвоспр 500
МЭСО-20Т-10кВ 20 ТОм ± 0,015·Rвоспр 500
МЭСО-20,5Т-10кВ 20,5 ТОм ± 0,015·Rвоспр 500
МЭСО-21Т-10кВ 21 ТОм ± 0,015·Rвоспр 500
МЭСО-21,5Т-10кВ 21,5 ТОм ± 0,015·Rвоспр 500
МЭСО-22Т-10кВ 22 ТОм ± 0,015·Rвоспр 500
МЭСО-22,5Т-10кВ 22,5 ТОм ± 0,015·Rвоспр 500
МЭСО-23Т-10кВ 23 ТОм ± 0,015·Rвоспр 500
МЭСО-23,5Т-10кВ 23,5 ТОм ± 0,015·Rвоспр 500
МЭСО-24Т-10кВ 24 ТОм ± 0,015·Rвоспр 500
МЭСО-24,5Т-10кВ 24,5 ТОм ± 0,015·Rвоспр 500
МЭСО-25Т-10кВ 25 ТОм ± 0,015·Rвоспр 500
МЭСО-25,5Т-10кВ 25,5 ТОм ± 0,015·Rвоспр 500
МЭСО-26Т-10кВ 26 ТОм ± 0,015·Rвоспр 500
МЭСО-26,5Т-10кВ 26,5 ТОм ± 0,015·Rвоспр 500
МЭСО-27Т-10кВ 27 ТОм ± 0,015·Rвоспр 500
МЭСО-27,5Т-10кВ 27,5 ТОм ± 0,015·Rвоспр 500
МЭСО-28Т-10кВ 28 ТОм ± 0,015·Rвоспр 500
МЭСО-28,5Т-10кВ 28,5 ТОм ± 0,015·Rвоспр 500
МЭСО-29Т-10кВ 29 ТОм ± 0,015·Rвоспр 500
МЭСО-29,5Т-10кВ 29,5 ТОм ± 0,015·Rвоспр 500
МЭСО-30Т-10кВ 30 ТОм ± 0,015·Rвоспр 500
МЭСО-30,5Т-10кВ 30,5 ТОм ± 0,015·Rвоспр 500
МЭСО-31Т-10кВ 31 ТОм ± 0,015·Rвоспр 500
МЭСО-31,5Т-10кВ 31,5 ТОм ± 0,015·Rвоспр 500
МЭСО-32Т-10кВ 32 ТОм ± 0,015·Rвоспр 500
МЭСО-32,5Т-10кВ 32,5 ТОм ± 0,015·Rвоспр 500
МЭСО-33Т-10кВ 33 ТОм ± 0,015·Rвоспр 500
МЭСО-33,5Т-10кВ 33,5 ТОм ± 0,015·Rвоспр 500
МЭСО-34Т-10кВ 34 ТОм ± 0,015·Rвоспр 500
МЭСО-34,5Т-10кВ 34,5 ТОм ± 0,015·Rвоспр 500
МЭСО-35Т-10кВ 35 ТОм ± 0,015·Rвоспр 500
МЭСО-35,5Т-10кВ 35,5 ТОм ± 0,015·Rвоспр 500
МЭСО-36Т-10кВ 36 ТОм ± 0,015·Rвоспр 500
МЭСО-36,5Т-10кВ 36,5 ТОм ± 0,015·Rвоспр 500
МЭСО-37Т-10кВ 37 ТОм ± 0,015·Rвоспр 500
МЭСО-37,5Т-10кВ 37,5 ТОм ± 0,015·Rвоспр 500
МЭСО-38Т-10кВ 38 ТОм ± 0,015·Rвоспр 500
МЭСО-38,5Т-10кВ 38,5 ТОм ± 0,015·Rвоспр 500
МЭСО-39Т-10кВ 39 ТОм ± 0,015·Rвоспр 500
МЭСО-39,5Т-10кВ 39,5 ТОм ± 0,015·Rвоспр 500
МЭСО-40Т-10кВ 40 ТОм ± 0,015·Rвоспр 500

Дополнительные технические характеристики меры электрического сопротивления однозначной МЭСО

Параметр Значение
Пределы допускаемого относительного отклонения действительного номинального значения электрического сопротивления постоянному току от номинального, %, не более ±3
Номинальное испытательное напряжение постоянного тока, кВ, не более 10
Максимальное допустимое испытательное напряжение постоянного тока, кВ 11
Габаритные размеры (ширина х высота х глубина), мм, не более 290×175×135
Масса, кг, не более 2
Нормальные условия измерений:
− температура окружающего воздуха, °С
от +18 до +28
Рабочие условия измерений:
− температура окружающего воздуха, °С
− относительная влажность воздуха, %
от +10 до +30
от 20 до 50
Средняя наработка на отказ, ч 45000
Средний срок службы, лет 30
