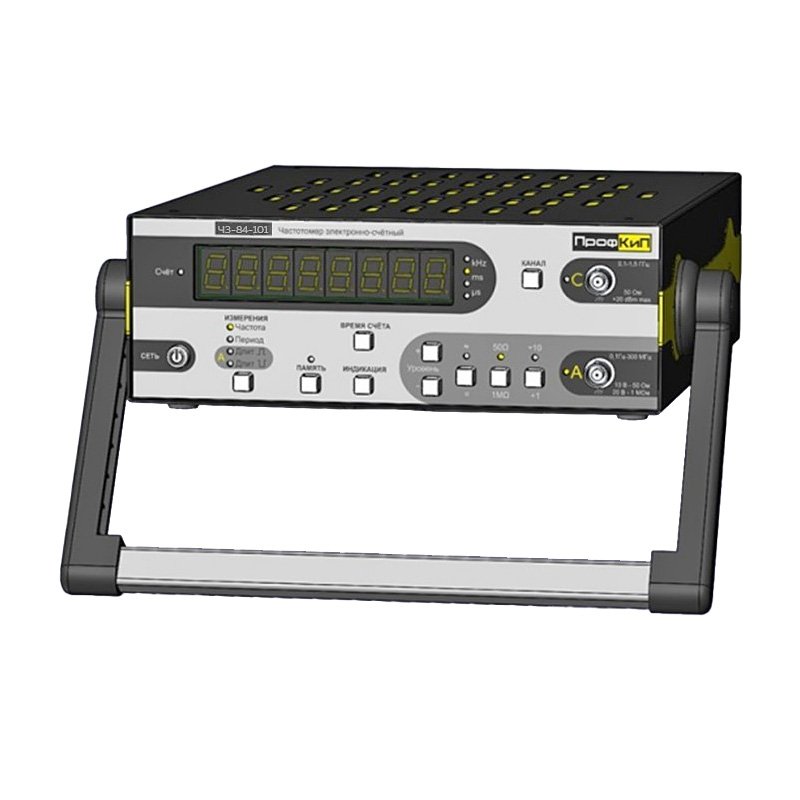

Частотомер универсальный Ч3-84 с опцией 101 (2 канала, 3 ГГц)

Предназначен для измерения частоты и периода непрерывных синусоидальных и видео-импульсных сигналов, длительности импульса, временных интервалов, отношения частот двух сигналов, счета числа событий на установленном интервале времени.

Производитель

Поверка

Внесен в Госреестр СИ РФ. Поставляется с поверкой РФ
Гарантия

12 месяцев
Категория:
Описание

Назначение

Частотомер универсальный ПрофКиП Ч3-84-101 предназначен для измерения частоты и периода непрерывных синусоидальных и видеоимпульсных сигналов, длительности импульса, временных интервалов, отношения частот двух сигналов, счета числа событий на установленном интервале времени.

Прибор предназначен для использования в качестве автономного средства измерения и в составе информационно-измерительных систем. Применяется для настройки, испытаний и калибровки различных приемопередающих трактов, фильтров, генераторов, синтезаторов частоты, систем связи и других устройств.

Наличие дистанционного управления и возможность выдачи информации на внешнее регистрирующее устройство позволяют использовать прибор в информационно-измерительных и технологических системах, управляемых с помощью ЭВМ.

Точность измерения частоты для времени счёта 1 с в диапазоне рабочих температур (без учета временной нестабильности) для входного синусоидального сигнала с частотой 1 МГц, амплитудой 1 В и уровнем помех не более 1 мВ будет равна:

  • для внутреннего генератора обычной точности ±2,5 Гц
  • для внутреннего генератора повышенной точности (опция 101) ±0,0055 Гц

Особенности

  • 2 канала, 3 ГГц
  • Светодиодный семисегментный дисплей 8 разрядов
  • Опорный кварцевый генератор повышенной точности 10-8
  • Интерфейс RS-232
  • Корпус цельный металлический с экранированием

Комплект поставки

  • Частотомер универсальный ПрофКиП Ч3-84 с опцией 101
  • Руководство по эксплуатации
  • Формуляр
  • Методика поверки
  • Шнур питания SCZ-1
Характеристики
Параметр Значение
Диапазон измерений частоты, Гц:
- вход А
- вход С
от 0,001 до 400·106
от 0,3·109до 3·109
Относительная погрешность измерений частотыдля входов А, В d(f, P) = ± (d0+ dзап+ Dtp/tc)
Относительная погрешность измерений частотыдля входов B*, C df = ± (d0+ Dtp / tc)
Относительная погрешность по частоте внутреннего опорного генератора за 12 месяцев ±5×10-8
Пределы регулировки частоты внутреннего опорного генератора, не менее ±8×10-6
Диапазон измерений периода, с
- вход А
- вход С
от 2,5·10-9до 1000
от 350·10-12до 3,3·10-9
Относительная погрешность измерений периода для входа А d(f, P) = ± (d0+ dзап+ Dtp/tc)
Относительная погрешность измерений периода для входа B - опция 101 df = ± (d0+ Dtp / tc)
Диапазон измерений длительности импульсов, с от 5·10-9до 1000
Относительная погрешность измерений длительности импульсов Dtx= ± (d0×tx+ Dtур+ Dtзап+ Dtр)
Диапазон измерений временных интервалов, с от 50·10-9до 500
Пределы абсолютной погрешности измерений временных интервалов от 5·10-9до 1000
Абсолютная погрешность измерения временных интервалов Dtx= ± (d0×tx+ Dtур+ Dtзап+ Dtр)
Диапазон измерения отношения частот от 0,000 000 000 01 до 999 999 999 999
Относительная погрешность измерения отношения частот d = ± (dзап /tc×fн + 1/ tc×fв)
Номинальное значение частоты опорного кварцевого генератора, МГц 10
Значение выходного напряжения опорного генератора на нагрузке 50 Ом, В, не менее 0,3
Входное сопротивление каналов А, В, Ом 1·106; 50
Входное сопротивление канала В*, Ом 50
Входное сопротивление канала С, Ом 50
Время установления рабочего режима, ч 1
Время непрерывной работы в рабочих условиях применения, ч 8
Дисплей светодиодный семисегментный 8 разрядов
Интерфейс RS-232
Электропитание:
- напряжение сети питания, В
- частота сети питания, Гц
220±22
50±0,5
Условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность, %
- атмосферное давление, кПа
от +15 до +25
от 30 до 80
от 84 до 106
Габаритные размеры прибора (ШхВ×Г), мм, не более 280х340х90
Масса прибора, кг, не более 5,5
