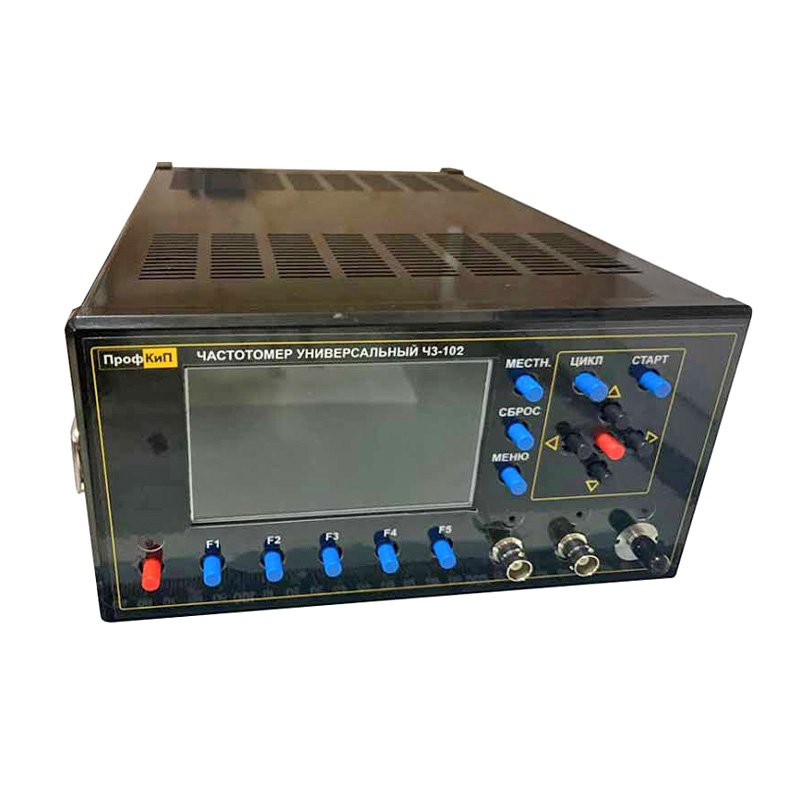

Частотомер электронно-счетный Ч3-102 (3 канала, 40 ГГц)

Универсальный частотомер для измерения среднего значения частоты и периода непрерывного синусоидального и видеоимпульсного сигнала в диапазоне частот 200 МГц … 40 ГГц.

Производитель

Поверка

Внесен в Госреестр СИ РФ. Поставляется с поверкой РФ
Гарантия

12 месяцев
Категория:
Описание

Назначение

Частотомер универсальный ПрофКиП Ч3-102 предназначен для обеспечения измерения среднего значения частоты и периода непрерывного синусоидального сигнала и видеоимпульсного сигнала при минимальной длительности импульсов не более 2.5 нс, в диапазоне частот 0.001 Гц … 200 МГц, и измерение среднего значения частоты и периода непрерывного синусоидального сигнала в диапазоне частот 200 МГц … 40 ГГц.

Частотомер универсальный ПрофКиП Ч3-102 разработан для замены устаревших моделей частотомеров производства России и стран бывшего СНГ в рамках программы импортозамещения, для применения в радиолокации, космической связи, производстве радиокомпонентов и радиоэлектронной аппаратуры, научно-исследовательских лабораториях, ремонтных мастерских, метрологических центрах, лабораториях учебных заведений.

Особенности

  • 3 канала, 40 ГГц
  • Большой (84х110 мм) цветной графический ЖКИ-дисплей
  • Ручной и автоматический режим работы
  • Интерфейс USB, RS232, LAN
  • Разрешение 1х10-10 с/tсч
  • Кратковременная нестабильность, за 1 с 1*10-11
  • Долговременная нестабильность 1*10-7

Комплект поставки

  • Частотомер универсальный ПрофКиП Ч3-102
  • Руководство по эксплуатации
  • Формуляр
  • Методика поверки
  • Шнур питания SCZ-1
Характеристики
Параметр Значение
Диапазон измерений частоты, Гц:
- вход А
- вход В
- вход С
от 0,001 до 300·106
от 0,001 до 300·106
от 1,5·109 до 40·109
Относительная погрешность измерений частотыдля входов А, В d(f, P) = ± (d0+ dзап+ Dtp/tc)
Относительная погрешность измеренийчастоты для входов B*, C df = ± (d0+ Dtp / tc)
Относительная погрешность по частоте внутреннего опорного генератора за 12 месяцев ±2×10-7
Пределы регулировки частоты внутреннего опорного генератора, не менее ±4×10-7
Диапазон измерений периода, с:
- вход А
- вход В
- вход С
от 3,3·10-9до 1000
от 3,3·10-9до 1000
от 25·10-12до 0,7·10-9
Относительная погрешность измерений периода для входа А, В d(f, P) = ± (d0+ dзап+ Dtp/tc)
Относительная погрешность измерений периода для входа C df = ± (d0+ Dtp / tc)
Диапазон измерений длительности импульсов, с от 50·10-9до 500
Относительная погрешность измерений длительности импульсов Dtx= ± (d0×tx+ Dtур+ Dtзап+ Dtр)
Диапазон измерений временных интервалов, с от 50·10-9до 500
Пределы абсолютной погрешности измерений временных интервалов от 50·10-9до 500
Абсолютная погрешность измерения временных интервалов Dtx= ± (d0×tx+ Dtур+ Dtзап+ Dtр)
Диапазон измерения отношения частот от 0,000 000 000 01 до 999 999 999 999
Относительная погрешность измерения отношения частот d = ± (dзап /tc×fн + 1/ tc×fв)
Номинальное значение частоты опорного кварцевого генератора, МГц 10
Значение выходного напряжения опорного генератора на нагрузке 50 Ом, В, не менее 0,3
Входное сопротивление каналов А, В, Ом 1·106; 50
Входное сопротивление канала В*, Ом 50
Входное сопротивление канала С, Ом 50
Время установления рабочего режима, ч 1
Время непрерывной работы в рабочих условиях применения, ч 8
Дисплей Большой (84х110 мм) цветной графический ЖКИ
Интерфейс USB, RS232, LAN
Электропитание:
- напряжение сети питания, В
- частота сети питания, Гц
220±22
50±0,5
Условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность, %
- атмосферное давление, кПа
от +15 до +25
от 30 до 80
от 84 до 106
Габаритные размеры прибора (ШхВ×Г), мм, не более 250х320х140
Масса прибора, кг, не более 6,5
